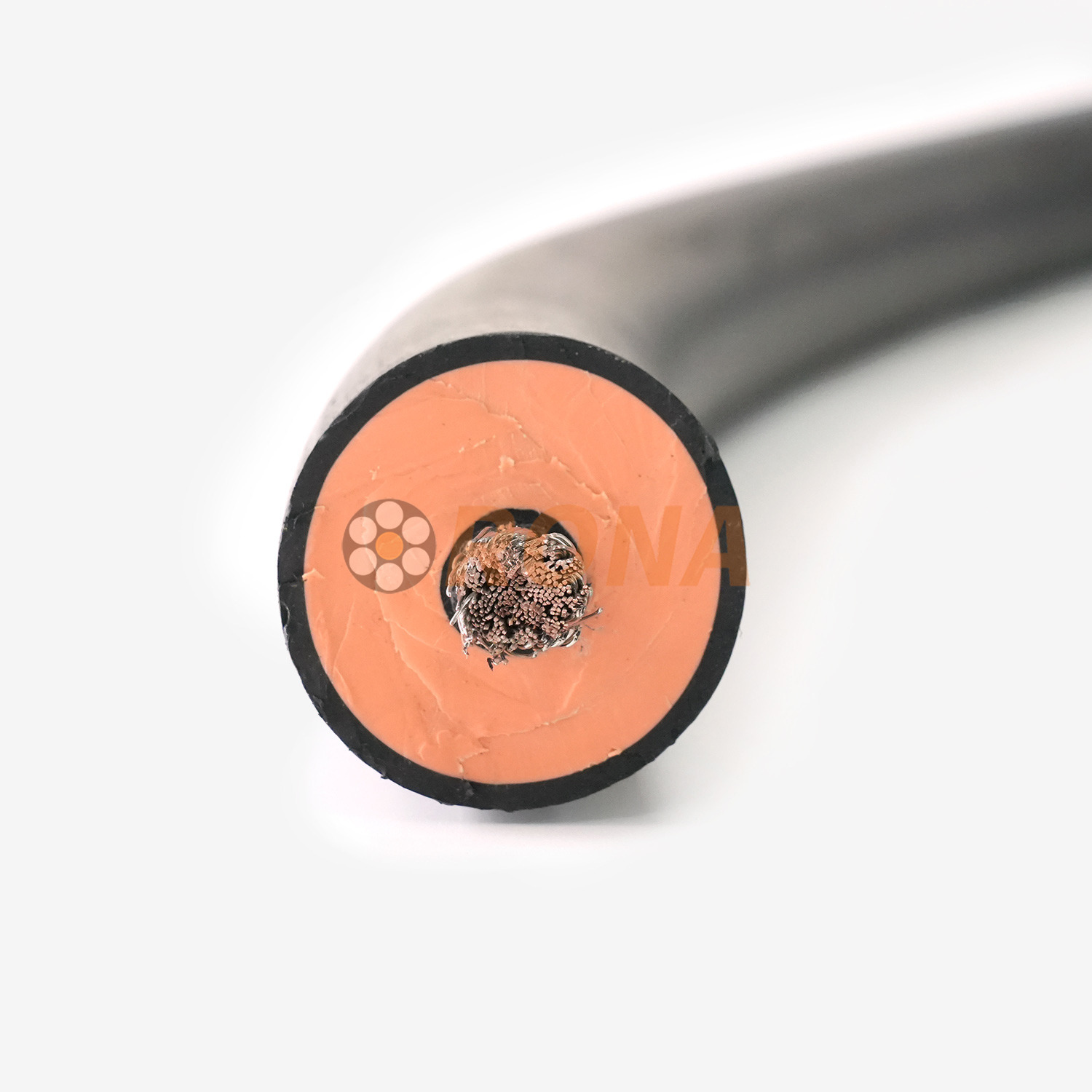

Mref 1 × 25
RONA
8544609090
| Estado de Disponibilidad: | |
|---|---|
▍ Material estructural
1. Alambre de cobre estampado termible (IEC60228 Class5);
2. Material de aislamiento de caucho aislante Ver DIN VDE0207PART21;
3. Cable de tierra;
4. Material de revestimiento de chaqueta de entrada (ver DIN VDE0207PART21);
5. Capa de fortalecimiento de tejido;
6.out chaqueta material de desgaste de goma (ver DIN VDE0207PART 21)
Baja a la lágrima a resistencia la vaina torsional interior y exterior con una capa de refuerzo trenzada estrechamente integrada, formación de un sistema de fortalecimiento general.
▍ Especificación
| Nivel de voltaje de cable (KV) | Sección transversal nominal de cable (mm²) | Composición estructural de cable (mm) | Cable aproximado del diámetro exterior (mm) | Cable de peso aproximado (kg/km) | Cable máxima del Fuerza cable (N) |
| 3.6/6kv | 3 × 25+3 × 8 | 3 × 196/0.40+3 × 112/0.30 | 44.9 | 3007 | 1500 |
| 3 × 35+3 × 8 | 3 × 276/0.40+3 × 112/0.30 | 48.9 | 3621 | 2100 | |
| 3 × 50+3 × 8 | 3 × 396/0.40+3 × 112/0.30 | 53.6 | 4502 | 3000 | |
| 3 × 70+3 × 12 | 3 × 380/0.49+3 × 168/0.30 | 57.4 | 5563 | 4200 | |
| 3 × 95+3 × 16 | 3 × 513/0.49+3 × 126/0.40 | 63.3 | 6988 | 5700 | |
| 3 × 120+3 × 25 | 3 × 630/0.49+3 × 196/0.40 | 66.8 | 8160 | 7200 | |
| 6/10kV | 3 × 25+3 × 8 | 3 × 196/0.40+3 × 112/0.30 | 50.4 | 3609 | 1500 |
| 3 × 35+3 × 8 | 3 × 276/0.40+3 × 112/0.30 | 54.4 | 4273 | 2100 | |
| 3 × 50+3 × 8 | 3 × 396/0.40+3 × 112/0.30 | 59.2 | 5215 | 3000 | |
| 3 × 70+3 × 12 | 3 × 380/0.49+3 × 168/0.30 | 62.9 | 6323 | 4200 | |
| 3 × 95+3 × 16 | 3 × 513/0.49+3 × 126/0.40 | 68.9 | 7824 | 5700 | |
| 3 × 120+3 × 25 | 3 × 630/0.49+3 × 196/0.40 | 72.3 | 9038 | 7200 |
▍ Aplicaciones
Maquinaria de grúas, maquinaria portuaria, vehículos de ingeniería especial, maquinaria de ingeniería, máquinas de embarque de puentes, máquinas de embarque, industria metalúrgica, plantas de energía, plantas de incineración de desechos, máquinas de túneles de escudo y otras industrias especiales.
