Cable compuesto de fibra óptica enrollable de 0,6/1 kV de alto rendimiento

Descripción general del producto

Este cable industrial de alta resistencia está diseñado para transmisión de energía de alto voltaje y comunicación de datos integrada en entornos móviles exigentes. Diseñado para cargas mecánicas extremas, es la solución ideal para maquinaria de gran escala que requiere operaciones frecuentes de bobinado y desenrollado. El cable compuesto presenta un diseño robusto de múltiples núcleos combinado con una unidad de fibra óptica de 12 núcleos. Esta integración permite la entrega de energía de alta capacidad y la transmisión de datos en tiempo real dentro de una única chaqueta altamente duradera.

▍ Especificaciones técnicas clave

• Clasificación de voltaje: voltaje nominal de 0,6/1 KV con un voltaje de funcionamiento máximo de $1,2 KV.

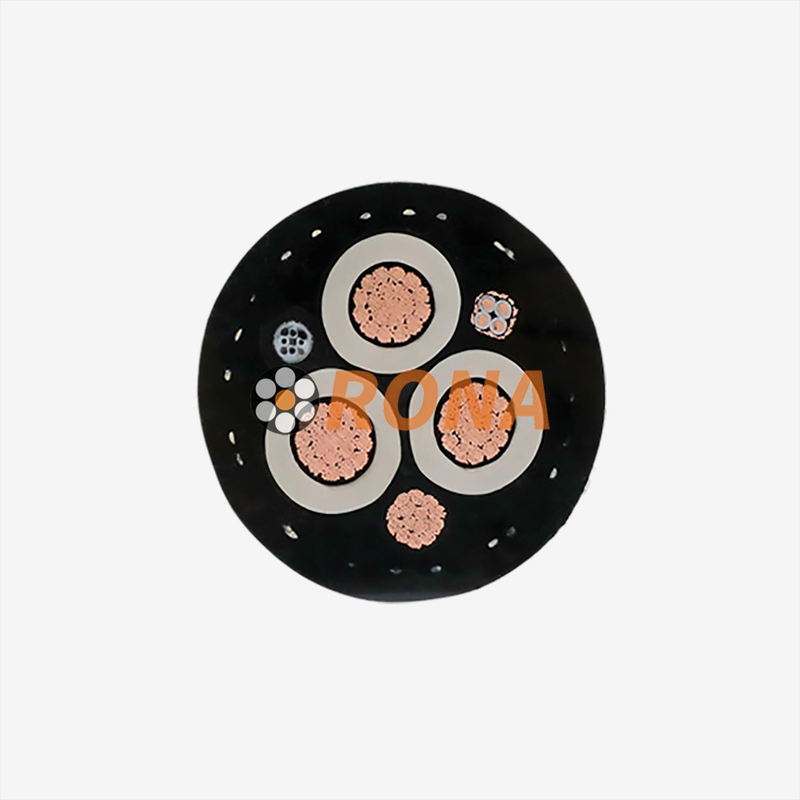

• Configuración del núcleo: 3 núcleos principales y 2 núcleos de tierra.

• Fibra Óptica: Unidad de fibra óptica integrada de 6 núcleos (compatible con tipos de fibra E9/125, 50/125 y 62,5/125).

• Capacidad actual: nominal de 461 A (a 30 ℃ de temperatura ambiente, en posición recta).

• Clasificación de cortocircuito: Corriente de cortocircuito permitida de 22,57 KA (1 segundo).

▍ Estructura  de construcción avanzada

• Conductores flexibles: Cobre estañado, construcción de alambre fino Clase 5 para una flexibilidad superior y resistencia a la corrosión.

• Protección contra torsión: Cuenta con una trenza antitorsión de poliéster especializada para evitar daños internos durante el movimiento multiplano.

• Revestimiento industrial: La capa exterior es un compuesto de caucho especial resistente a la abrasión y al desgarro, resistente a los rayos UV, el ozono y el aceite.

• Resistencia térmica: Diseñado para un rendimiento confiable en temperaturas superficiales que oscilan entre -40 ℃ y +90 ℃.

▍Especificaciones técnicas

▍ Aplicaciones

Diseñado para la conexión de grandes equipos móviles sometidos a elevados esfuerzos mecánicos:

• Equipamiento Portuario y Terminal: Grúas Pórtico y Puentes de Carga.

• Minería y Excavación: Excavadoras y esparcidoras de gran escala.

• Construcción e Infraestructura: Maquinaria móvil y equipos de construcción pesados.

• Áreas peligrosas: Adecuado para ambientes con alto riesgo de explosión.

▍Preguntas frecuentes

P1: ¿Se puede sumergir el cable en agua salada?

R: Sí, la combinación de la vaina PUR (absorción de agua ≤0.5% después de 24 horas) y la armadura de acero entrelazado proporciona protección estatal, lo que permite la inmersión temporal (hasta 72 horas) durante las mareas altas o las mareas de tormenta.

P2: ¿Cuál es el rango de temperatura del cable?

R: Funciona de manera confiable entre -40 ° C (puertos polares) y +100 ° C (salas de motor de maquinaria de puerto), manteniendo flexibilidad y rendimiento de aislamiento en condiciones extremas.

P3: ¿Es el cable resistente a aceites y combustibles?

R: Sí, la vaina PUR es altamente resistente a los aceites minerales, fluidos hidráulicos, diesel y gasolina, sin hinchazón medible después de 1,000 horas de inmersión en las pruebas ASTM D471.

P4: ¿El cable requiere una terminación especial?

R: Se recomiendan terminaciones estándar de enjuague o soldadura con botas de calor (clasificación IP68). También ofrecemos conectores instalados de fábrica (por ejemplo, LAPP SKINTOP®) para la instalación de plug-and-play.

P5: ¿Qué certificaciones tiene el cable?

R: Se certifica CE por seguridad, que cumple con ROHS para la protección del medio ambiente, y cumple con los requisitos de la Organización Marítima Internacional (OMI) para los cables a bordo.
