Mref 1 × 70
RONA
8544609090
500m
Nuestro cable enrollable redondo de media tensión de 6-10 kV está diseñado para ofrecer una confiabilidad extrema en entornos dinámicos y de alto estrés. Este cable ofrece un rendimiento superior donde el movimiento constante, la flexión y la tensión mecánica son desafíos diarios. Su avanzada construcción integrada proporciona durabilidad excepcional, resistencia al aceite y estabilidad torsional, lo que la convierte en la solución de transmisión de potencia ideal para equipos móviles y maquinaria industrial pesada.

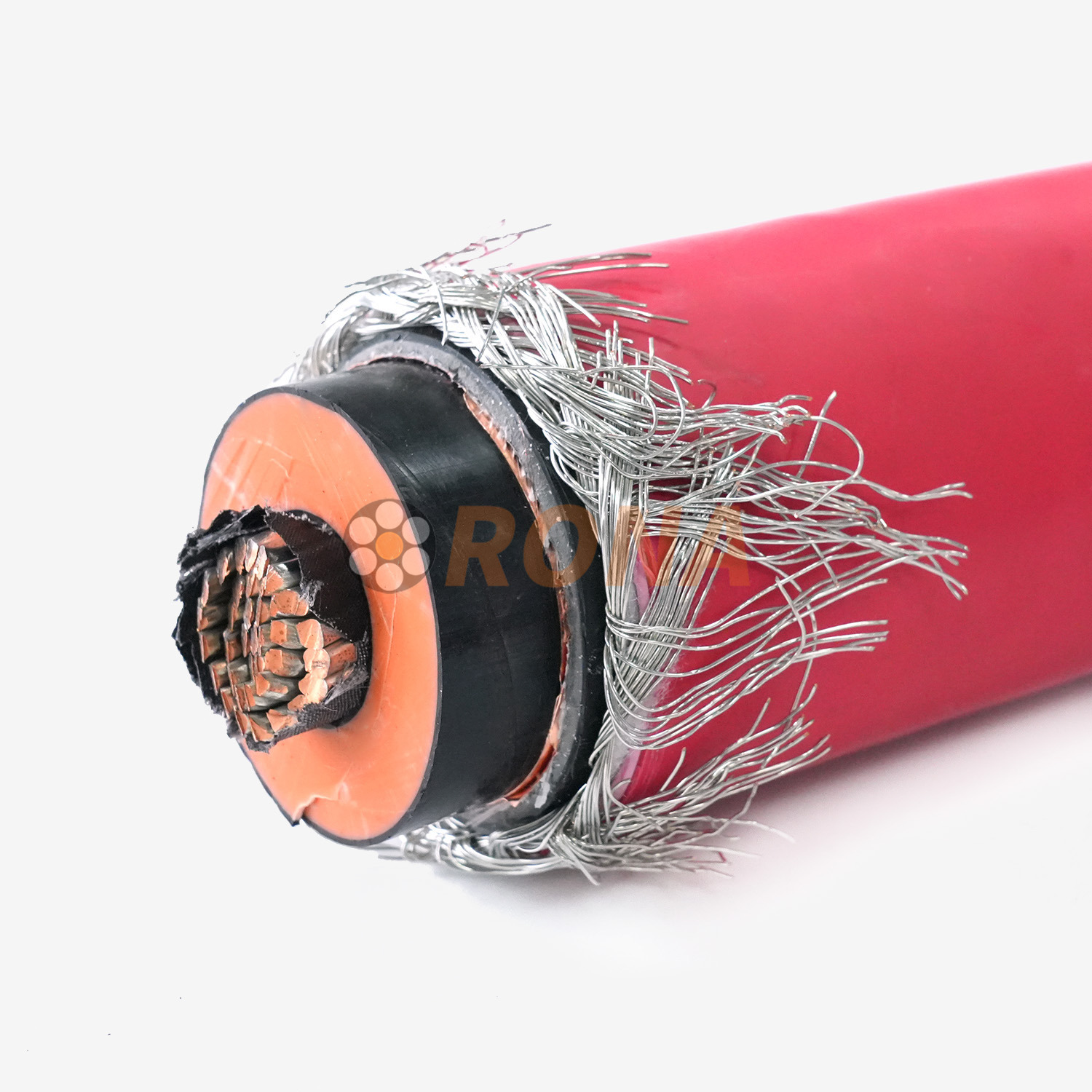

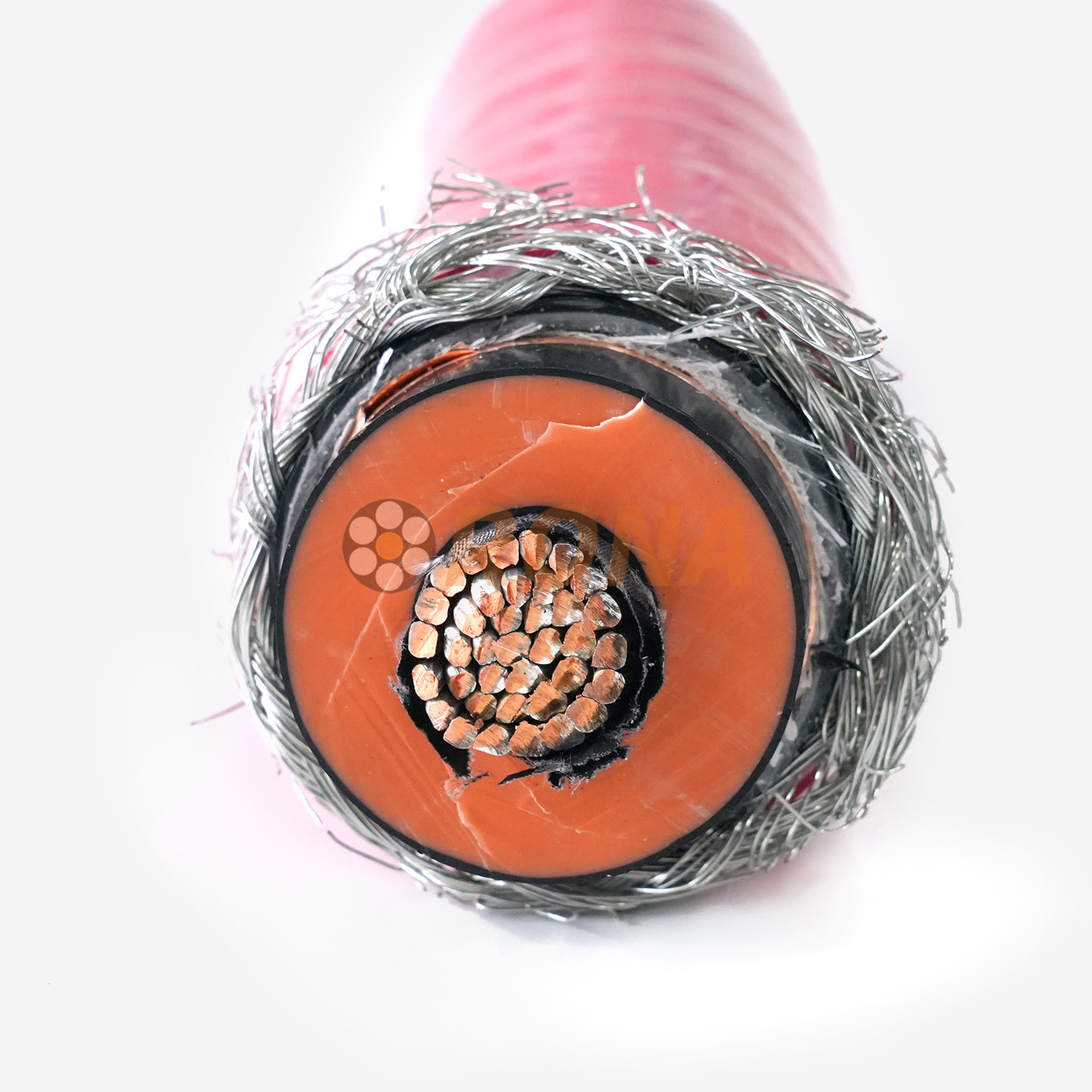

▍ Material estructural
1. Alambre de cobre estampado flexible o alambre de cobre desnudo (IEC60228 Class5);
2. Material de aislamiento de caucho aislante Ver DIN VDE0207PART21;
3. Material de desgaste de goma de la chaqueta de entrada (ver DIN VDE 0207PART21);
4. Capa de fortalecimiento de adoración;
5. Out Chaqueta Material de revestimiento de goma (ver DIN VDE 0207 Parte 21) Baja resistencia a desgaste y resistencia al torsión interior y exterior con capa de refuerzo trenzada estrechamente integrada, formación un sistema de fortalecimiento general.
▍ Especificación
| Nivel de voltaje de cable (KV) | Sección transversal nominal de cable (mm²) | Composición estructural de cable (mm) | Cable aproximado del diámetro exterior (mm) | Cable de peso aproximado (kg/km) | Cable máxima del Fuerza cable (N) |
| 3.6/6kv | 3 × 25+3 × 8 | 3 × 196/0.40+3 × 112/0.30 | 44.9 | 3007 | 1500 |
| 3 × 35+3 × 8 | 3 × 276/0.40+3 × 112/0.30 | 48.9 | 3621 | 2100 | |
| 3 × 50+3 × 8 | 3 × 396/0.40+3 × 112/0.30 | 53.6 | 4502 | 3000 | |
| 3 × 70+3 × 12 | 3 × 380/0.49+3 × 168/0.30 | 57.4 | 5563 | 4200 | |
| 3 × 95+3 × 16 | 3 × 513/0.49+3 × 126/0.40 | 63.3 | 6988 | 5700 | |
| 3 × 120+3 × 25 | 3 × 630/0.49+3 × 196/0.40 | 66.8 | 8160 | 7200 | |
| 6/10kV | 3 × 25+3 × 8 | 3 × 196/0.40+3 × 112/0.30 | 50.4 | 3609 | 1500 |
| 3 × 35+3 × 8 | 3 × 276/0.40+3 × 112/0.30 | 54.4 | 4273 | 2100 | |
| 3 × 50+3 × 8 | 3 × 396/0.40+3 × 112/0.30 | 59.2 | 5215 | 3000 | |
| 3 × 70+3 × 12 | 3 × 380/0.49+3 × 168/0.30 | 62.9 | 6323 | 4200 | |
| 3 × 95+3 × 16 | 3 × 513/0.49+3 × 126/0.40 | 68.9 | 7824 | 5700 | |
| 3 × 120+3 × 25 | 3 × 630/0.49+3 × 196/0.40 | 72.3 | 9038 | 7200 |
Características clave
Conductividad y flexibilidad superiores: Construido con conductores de cobre estañado flexibles de alta pureza (IEC 60228 Clase 5), lo que garantiza una excelente conductividad, resistencia a la corrosión y confiabilidad a largo plazo bajo flexión continua.
Construcción robusta e integrada: Presenta una integración única y perfecta de las fundas interior/exterior y una capa de refuerzo trenzada. Esto forma un sistema unificado de alta resistencia que resiste la deformación, absorbe la tensión mecánica y evita la separación de la funda durante el bobinado y la torsión.
Excepcional resistencia a la torsión y a la abrasión: Diseñado específicamente para resistir la torsión y el desgaste físico. La cubierta exterior especialmente formulada ofrece un bajo desgaste, lo que extiende significativamente la vida útil del cable en entornos industriales y portuarios abrasivos.
Aislamiento y revestimiento de alta calidad: utiliza compuestos de caucho de primera calidad tanto para el aislamiento como para el revestimiento, que cumplen con las normas DIN VDE 0207 Parte 21. Esto garantiza una excelente integridad eléctrica, resistencia a factores ambientales como el ozono y el clima, y una flexibilidad óptima en un amplio rango de temperaturas.
Optimizado para aplicaciones de enrollado: la forma redonda y el diseño equilibrado garantizan un funcionamiento suave en carretes de cable, cabrestantes y sistemas de festones, proporcionando un suministro de energía estable a la maquinaria en movimiento.
Aplicaciones
Maquinaria portuaria y portuaria: grúas para contenedores (STS, RTG), grúas de barco a tierra, apiladores retráctiles y equipos de manipulación a granel.
Manipulación de materiales y grúas: grúas puente, grúas pórtico y polipastos industriales.
Vehículos de ingeniería especializados: vehículos mineros, vehículos de guiado automático (AGV) y sistemas de transporte pesado.
Maquinaria industrial y de procesos: Ampliamente utilizada en plantas metalúrgicas, instalaciones de generación de energía, plantas de conversión de residuos en energía (incineración) y máquinas tuneladoras de protección (TBM).
Equipos de manipulación de tableros: máquinas de embarque en puentes y otros sistemas de acceso a carga.
Combinamos materiales de primera calidad con un diseño inteligente para crear un cable que supera las rigurosas demandas de la industria moderna. Nuestro enfoque en un sistema de refuerzo estrechamente integrado aborda directamente los puntos de falla comunes en aplicaciones de cables dinámicos, lo que resulta en una reducción del tiempo de inactividad, menores costos de mantenimiento y una mayor seguridad operativa. Este cable está diseñado no sólo para cumplir con las especificaciones, sino también para resistir las condiciones de trabajo más duras del mundo.
