Servocomponente V90
RONA
8547901000
100 Uds.

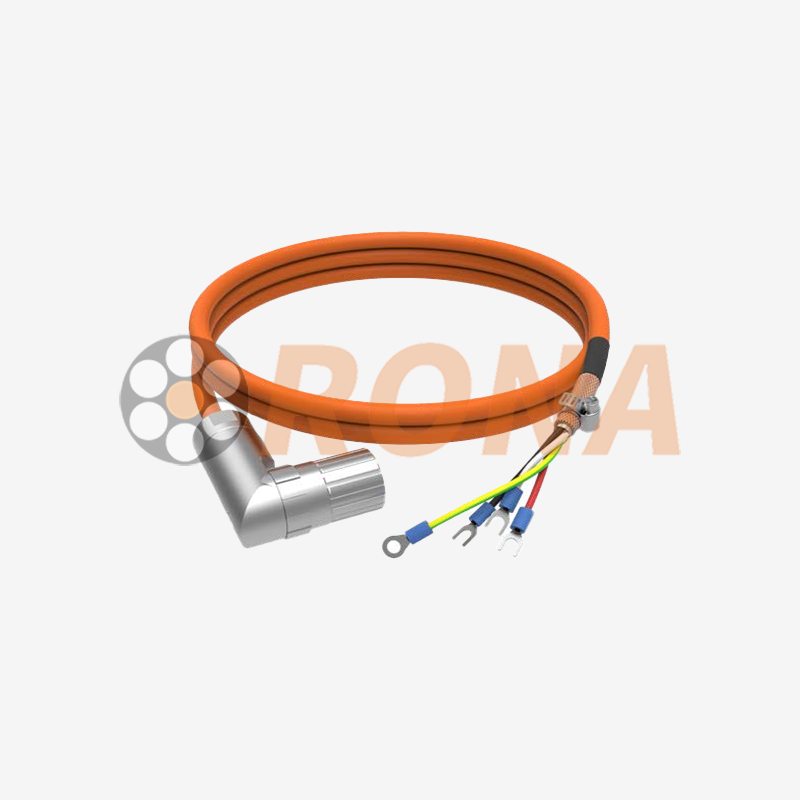

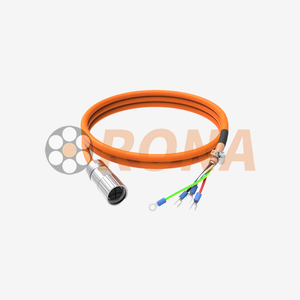

Conjunto de cable de alimentación de servocomponente/motor
Características del conector del motor
Resistente al aceite y al desgaste: Excelente resistencia al aceite, adecuado para entornos industriales hostiles
Blindaje EMI superior: resiste eficazmente las interferencias electromagnéticas para una transmisión de señal estable
Retardante de llama: Cumple con la norma IEC 60332-1-2 para un funcionamiento seguro y confiable
Alta flexibilidad: pequeño radio de curvatura y excelente flexibilidad para facilitar el enrutamiento y la instalación
Ahorro de espacio: el diámetro compacto del cable optimiza el espacio interno del equipo
Certificado de seguridad: cables con certificación UL que cumplen con los estándares de seguridad internacionales
Larga vida útil: Resiste más de 1 millón de ciclos en aplicaciones de transportadores de cables, ideal para movimientos alternativos de alta frecuencia
Cumplimiento ambiental: Cumple con los requisitos RoHS 2.0, respetuoso con el medio ambiente
Especificaciones del conector de cable
| Artículo | Especificaciones y descripción |
| Ocasiones de uso | Fijo (Para aplicaciones de movimiento general) |
| Específico del conductor | 4 × 0,75 mm² (hilo de cobre desnudo de 24/0,20 mm) |
| 4 × 1,5 mm² (hilo de cobre desnudo de 30/0,25 mm) | |
| 4 × 2,5 mm² (49/0,25 mm de hilo de cobre desnudo) | |
| Material aislante | CLORURO DE POLIVINILO |
| Color del cable central | 4 × 1,5 mm² / 4 × 2,5 mm²: rojo, blanco, negro, amarillo/verde |
| 4 × 0,75 mm²: Negro, Azul, Rojo, Amarillo/Verde | |
| Material de la funda | CLORURO DE POLIVINILO |
| Estructura de blindaje | Trenza de cobre estañado, |
| Densidad de la trenza | Cobertura ≥ 80% |
| Color de la funda | Naranja (RAL2003) |
| Diámetro exterior del cable | 4 × 1,5 mm²: 9,0 ± 0,4 mm |
| 4 × 2,5 mm²: 10,1 ± 0,4 mm | |
| 4 × 0,75 mm²: 7,3 ± 0,4 mm | |

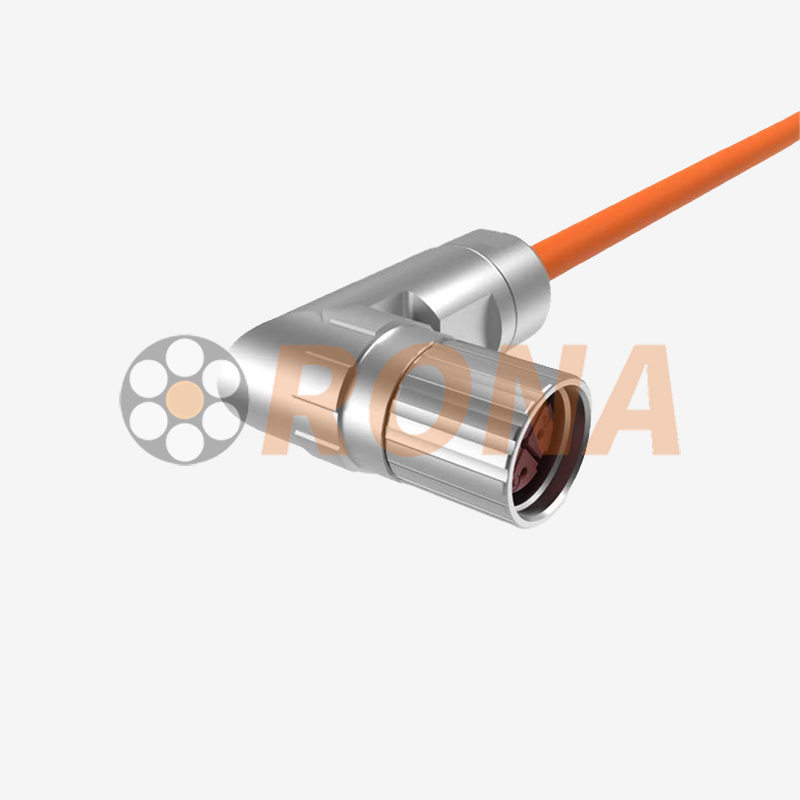

| Tipo de conector | Conector circular de alimentación de 4 núcleos de 4 pines (bloqueo de rosca) |
| ALOJAMIENTO-5557-04R/4 pines (empujar-tirar) | |
| M23F/4 pines (bloqueo de rosca) | |
| Temperatura de funcionamiento | -40°C a +80°C |
| Clasificación de protección | V90 Power / M23 (correctamente instalado): IP67 |
| CARCASA (correctamente instalada): IP20 | |
| Radio de curvatura mínimo | Instalación fija: 6 × OD (OD es el diámetro del cable) |
| Movimiento ocasional: 15 × OD (OD es el diámetro del cable) | |
| Vida cíclica (a 20°C) | ≥ 1 millón de ciclos (Radio de curvatura ≥ 7,5 × OD, Distancia de recorrido: 1 m, Velocidad: 1 m/s) |
Aplicación del conector del motor
Ampliamente utilizado en sectores de automatización industrial que exigen una respuesta dinámica y una precisión de control de movimiento extremadamente alta, incluidos, entre otros:
máquinas herramienta CNC
Brazos robóticos articulados / Robots industriales
Equipos de corte, soldadura y marcado por láser.
Líneas de producción y montaje totalmente automatizadas.
Equipos de fabricación de semiconductores y electrónica.
Maquinaria de embalaje,
Maquinaria de impresión, etc.
