CONECTORES Ópticos y Eléctricos
RONA
7307220000
100 Uds.

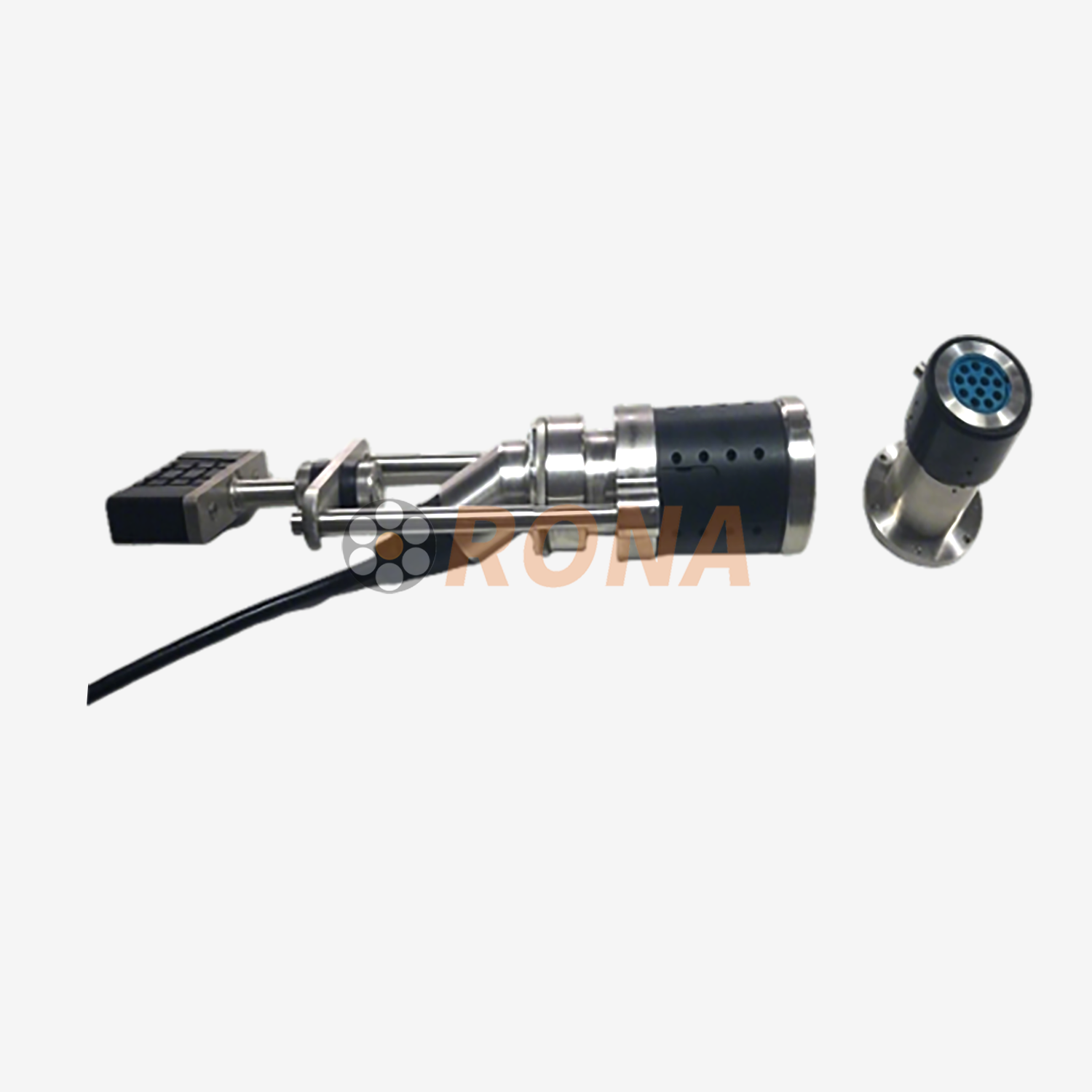

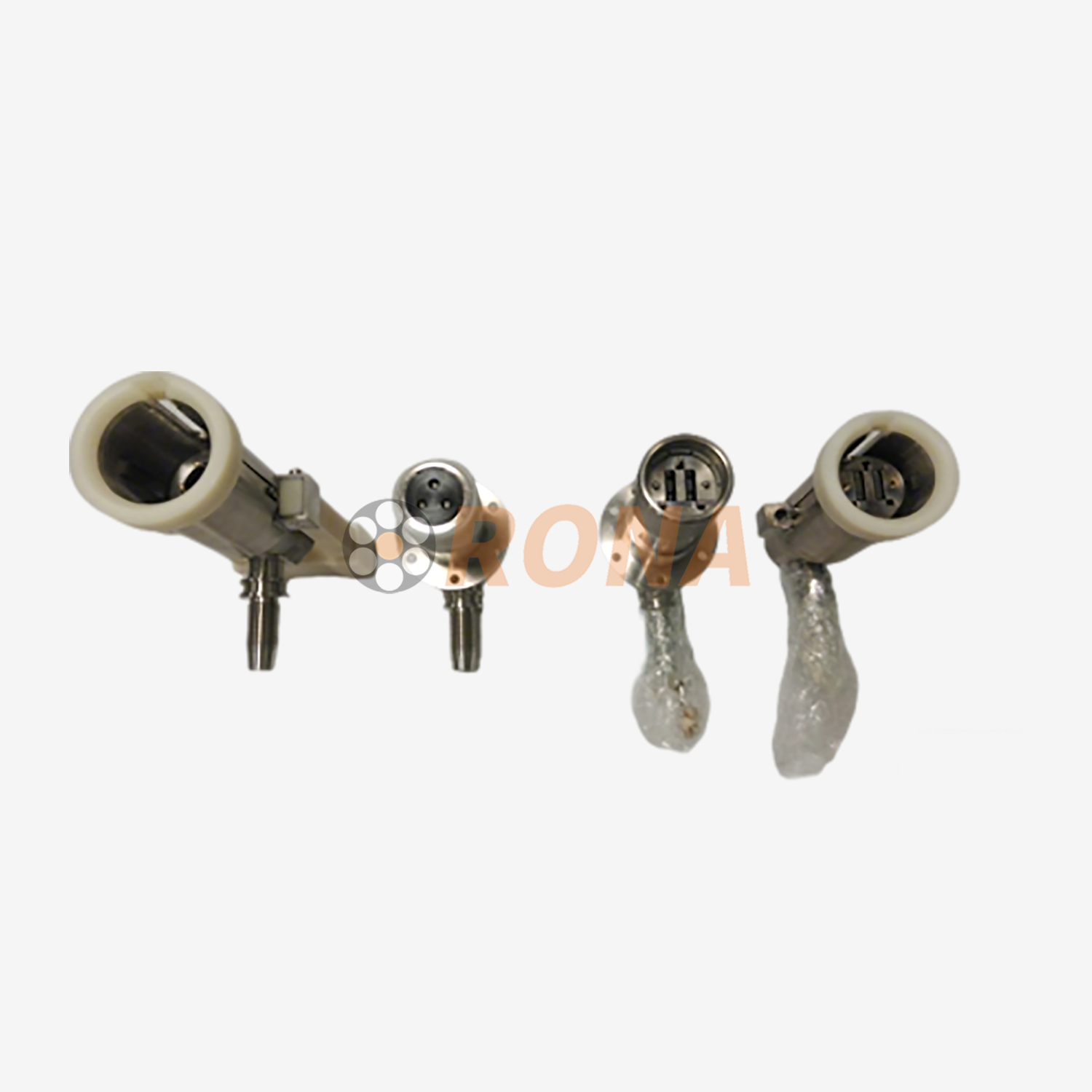

Conjunto de conectores ópticos y eléctricos
Descripción del Producto
El conjunto de conector óptico y eléctrico acoplable bajo el agua en toda la profundidad del océano es una solución de conectividad central diseñada para entornos marinos extremos. Ofrece una interfaz estable y de alto rendimiento para la transmisión de señales ópticas, señales eléctricas y energía, diseñada específicamente para instrumentos oceanográficos desplegados permanentemente y redes submarinas dinámicamente reconfigurables. Compuesto por conectores y conjuntos de cables, su factor de forma y longitud de cola se pueden personalizar para satisfacer diversos requisitos operativos y de instalación, proporcionando soporte de hardware sólido para una interconectividad de datos y energía perfecta entre activos submarinos.
Características del producto
Transmisión multifunción: integra señal óptica, señal eléctrica y transmisión de energía en una sola interfaz. Con 4 canales ópticos y núcleos eléctricos seleccionables, permite simultáneamente la comunicación de datos multicanal y la entrega de energía, logrando una funcionalidad 'todo en uno'.
Amplio rango de temperatura operativa: un rango de temperatura operativa de -45 °C a +85 °C le permite funcionar de manera confiable en diferentes temperaturas del océano, desde regiones polares hasta aguas tropicales, sin verse afectado por condiciones extremas.
Configuración personalizable: la forma del conjunto y la longitud de la cola del cable se pueden adaptar a los requisitos específicos del cliente, lo que garantiza una integración óptima con el espacio de instalación disponible y las distancias de conexión de diferentes proyectos de ingeniería marina.
Parámetros de rendimiento
| Especificación | de categoría de parámetro |
|---|---|
| Capacidad de apareamiento | Apareable bajo el agua |
| Contactos eléctricos | 3, 7 o 12 núcleos |
| Canales ópticos | 4 fibras |
| Ángulo de salida del cable | 45° o 90° |
| Resistencia de contacto | ≤10 mΩ |
| Pérdida de inserción | ≤1,5 dB (@1310 nm); ≤1,2 dB (@1550 nm) |
| Resistencia de aislamiento | ≥1000 MΩ (condiciones normales) |
| Tensión soportada dieléctrica | 1000 – 10000 V CC, 1 minuto |
| Clasificación actual | 5 A – 20 A |
| Vida mecánica | 300 ciclos de apareamiento |
| Vibración de alta frecuencia | 10 – 500 Hz, 0,75 mm / 100 m/s² |
| Choque | 100 gramos |
| Presión hidrostática | 20 – 127 MPa (laterales); 20 – 127 MPa (longitudinal) |
| Temperatura de funcionamiento | -45°C a +85°C |
Capacidad para acceder a toda la profundidad del océano con una resiliencia ambiental superior: capaz de soportar presiones hidrostáticas de 20 a 127 MPa en dirección lateral y longitudinal. Esto garantiza un rendimiento confiable en todas las profundidades marinas, desde aguas poco profundas hasta las fosas oceánicas más profundas, superando las limitaciones tradicionales de la conectividad en aguas profundas.
Compatible bajo el agua para lograr eficiencia operativa: admite operaciones directas de conexión y desconexión bajo el agua, eliminando la necesidad de recuperar el equipo a la superficie. Esto agiliza significativamente los procesos de instalación, mantenimiento y reparación de sistemas submarinos, reduciendo el tiempo operativo, los costos y mejorando la eficiencia general del trabajo submarino.
Seguridad, confiabilidad y rendimiento estable: Presenta excelentes características eléctricas y mecánicas. Con una resistencia de contacto de ≤10 mΩ, garantiza una transmisión de corriente estable y minimiza la pérdida de energía. Una resistencia de aislamiento de ≥1000 MΩ (en condiciones normales) y una tensión de resistencia dieléctrica de 1000-10000 V CC durante 1 minuto previenen eficazmente los riesgos de fugas y averías, garantizando la seguridad tanto del equipo como del personal. Una vida mecánica de 300 ciclos de acoplamiento, junto con la resistencia a vibraciones de alta frecuencia (10–500 Hz, 0,75 mm/100 m/s²) y golpes de 100 g, garantizan un rendimiento estable a largo plazo en condiciones marinas complejas.
Diseño modular en serie para una amplia compatibilidad: Emplea un diseño en serie para parámetros clave. Las configuraciones de contactos eléctricos están disponibles en 3, 7 y 12 núcleos, con ángulos de salida de cola de 45° o 90°. Esto cumple con diversos requisitos de recuento de canales de señal y ángulos de instalación de diversos equipos submarinos, lo que reduce los costos de aplicación al eliminar la necesidad de un desarrollo personalizado.
Una amplia gama de aplicaciones
Observatorios del fondo marino: sirve como nodo de conexión crítico entre cajas de conexiones en diferentes niveles dentro de una red de observatorios cableados. Facilita la transmisión de señales ópticas/eléctricas y energía entre cajas de conexiones, sensores y la red troncal, lo que garantiza un retorno de datos estable y en tiempo real para el monitoreo ambiental marino y la advertencia de peligros geológicos.
Instalaciones de maricultura: conecta varios equipos dentro de ranchos oceánicos inteligentes, como monitores de calidad del agua, alimentadores y cámaras submarinas, a centros de control para la interconexión de señales y el suministro de energía, mejorando la eficiencia y precisión de la gestión de la acuicultura.
Interconexión de plataformas móviles y hábitat submarinos: permite la conexión instantánea entre hábitats submarinos y plataformas móviles como vehículos operados remotamente (ROV) o vehículos submarinos autónomos (AUV). Proporciona reposición de energía e intercambio de datos de gran ancho de banda, lo que respalda misiones extendidas de inspección, mantenimiento y operación en todo el hábitat.
Otros equipos oceanográficos desplegados a largo plazo: adecuados para una amplia gama de instrumentos desplegados permanentemente, incluidos sistemas de monitoreo ecológico y equipos de exploración de recursos del fondo marino, proporcionándoles enlaces de datos y energía estables a largo plazo para garantizar un funcionamiento continuo y una adquisición de datos precisa.
