Hfmup 4g6
RONA
85444929

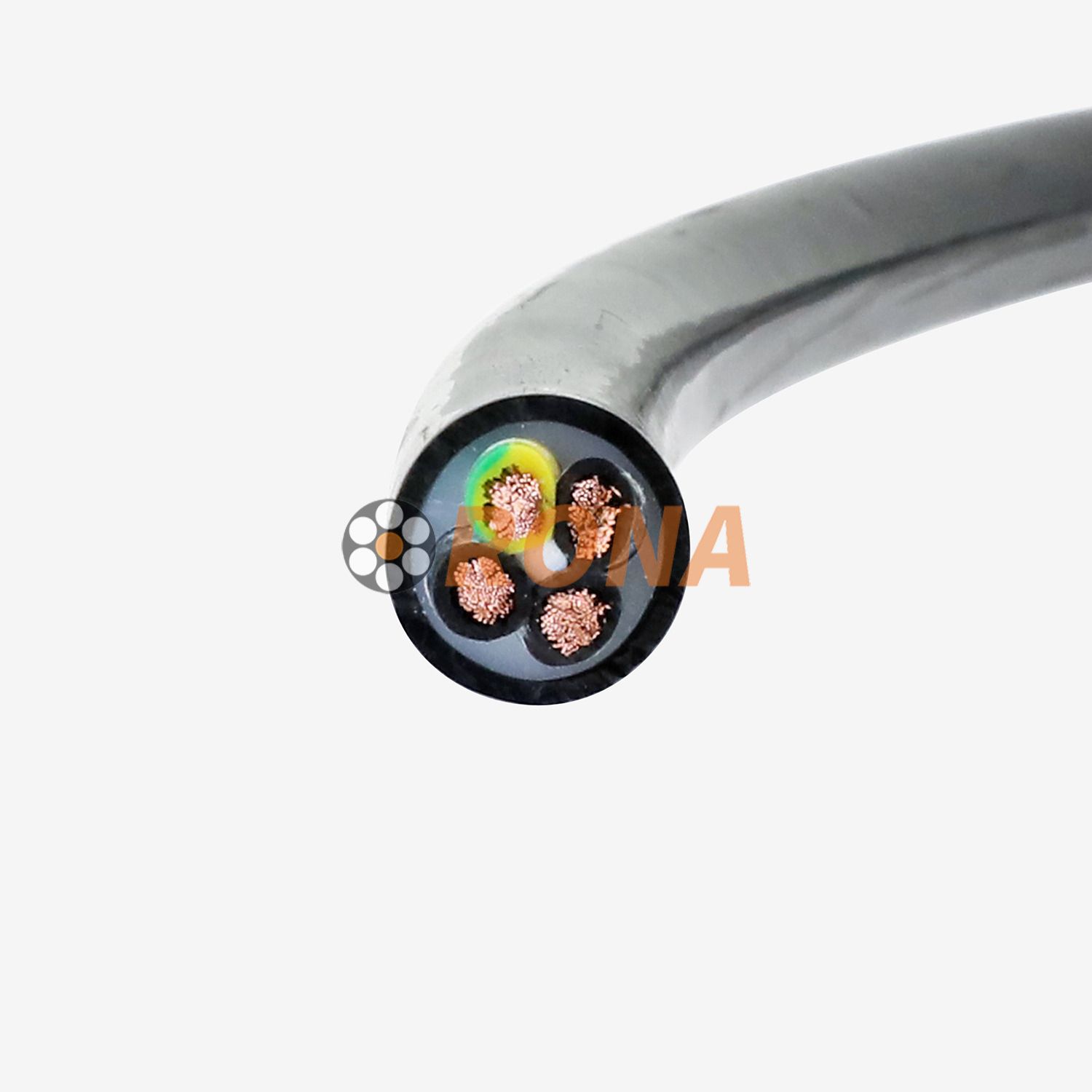

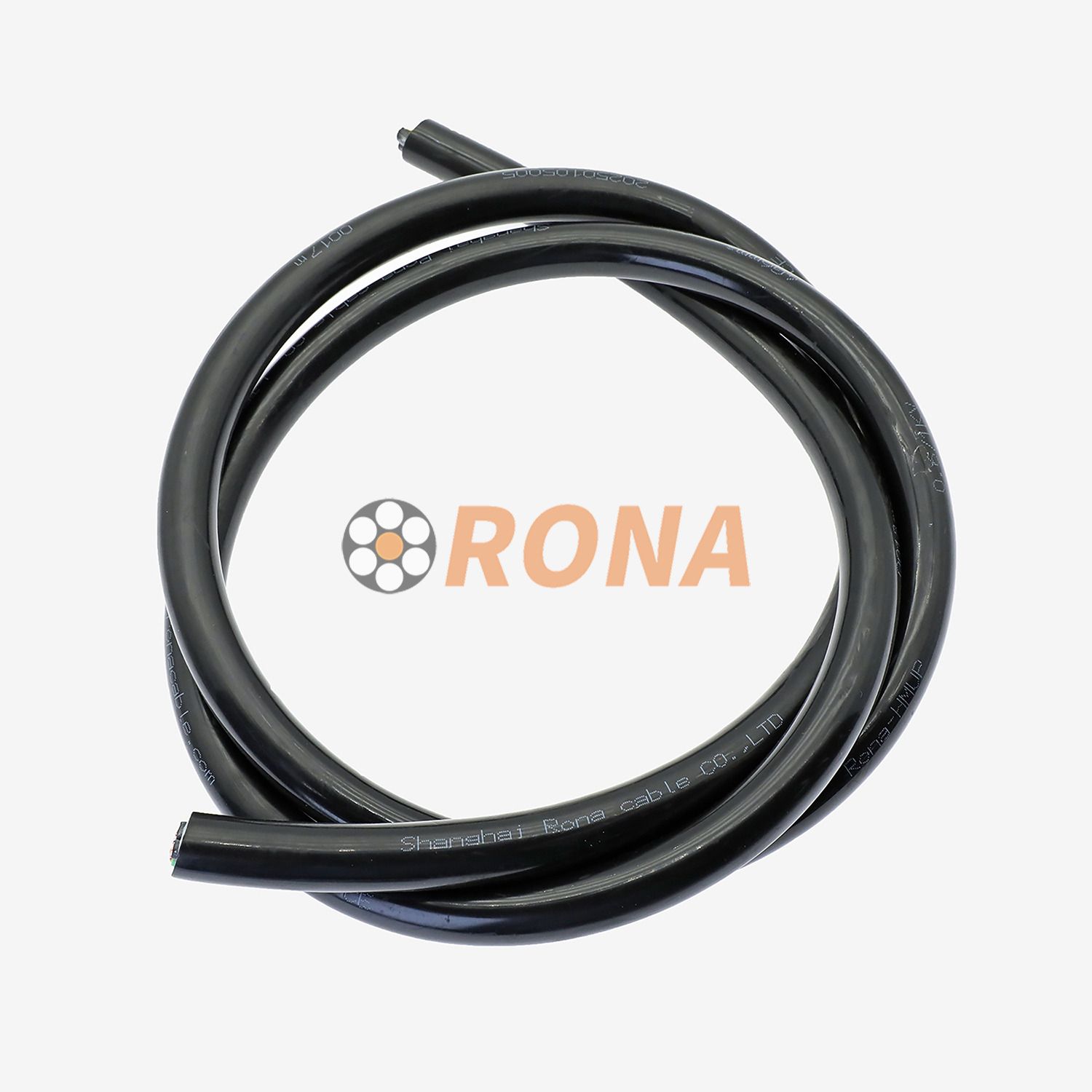

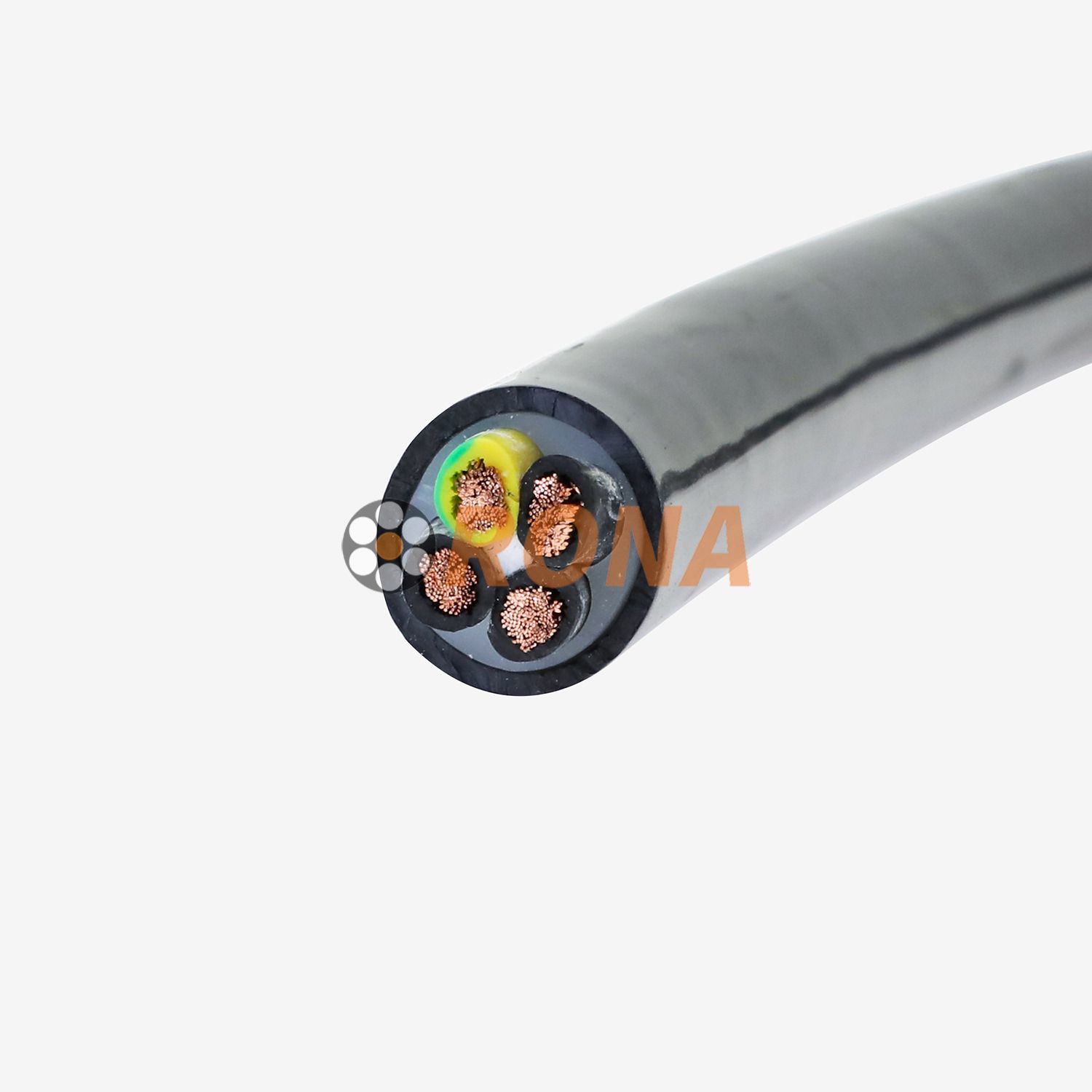

Este cable de cadena PUR blindado HFMUP 4G6MM⊃2; está diseñado para ofrecer una potencia robusta y una transmisión de señal confiable para herramientas de alta demanda que funcionan dentro de los portadores de cables. Con una estructura de 4 conductores + tierra (4 g) con una sección transversal sustancial de 6 mm² para conductores de potencia, incorpora blindaje trenzado general para una compatibilidad electromagnética superior (EMC). Encerrado en una chaqueta PUR resistente, se destaca en los entornos desafiantes de los sistemas de herramientas automatizados que requieren movimiento constante y resistencia a los contaminantes industriales.
| Modelo | |
Voltaje: | 0.6/1KV |
Rango de temperatura | Instalación fija: -50 ℃ ~ 90 ℃ Instalación en movimiento: -40 ℃ ~ 90 ℃ |
Radio de curvatura mínima | Instalación fija: diámetro exterior 4xcable Instalación en movimiento: 7.5x de cable diámetro exterior |
Velocidad móvil máxima | Velocidad no compatible: 8m/s Velocidad de deslizamiento: 5m/s Aceleración: 75m/s⊃2; |
Resistencia al clima | Propiedades resistentes a los rayos de la luz de los rayos UV Excelentes aplicaciones al aire libre adecuadas |
Alta capacidad de corriente : diseño de 4 núcleos (3 fases + tierra) con conductores de 6 mm² capaces de manejar cargas de potencia significativas para herramientas industriales.
Broteo EMI/RFI : el blindaje de cobre trenzado de alta cobertura minimiza efectivamente la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI), protegiendo señales sensibles.
Cadena de arrastre optimizada : la chaqueta PUR y la construcción flexible aseguran un rendimiento confiable en aplicaciones de flexión continua dentro de los portadores de cables.
Protección resistente : resiste la abrasión, el aceite, la grasa, los refrigerantes y muchos productos químicos que se encuentran comúnmente en los entornos de mecanizado y herramientas.
Rango de temperatura : amplia tolerancia a la temperatura de funcionamiento (por ejemplo, -30 ° C a +80 ° C).
Codificación de color : codificación de color estándar (negro/marrón, negro, negro/gris, verde/amarillo) para una fácil identificación e instalación segura.
Fuente de alimentación para cambiadores de herramientas robóticas
Herramientas eléctricas de servo en brazos automatizados (por ejemplo, molienda, perforación, remachado)
Motores de alta potencia dentro de las secciones de la máquina en movimiento
Carruseles y torretas de herramientas CNC
Equipo de soldadura en plataformas móviles
Estaciones de ensamblaje automatizadas con herramientas alimentadas
Actuadores de equipos de manejo de materiales pesados
P : ¿Qué significa '4g6mm² '?
A: '4G ' indica 4 conductores más un cable de tierra separado. '6 mm² ' se refiere al área nominal de la sección transversal de cada conductor de potencia principal.
P : ¿Por qué es importante proteger para los cables de herramientas?
R: Las herramientas eléctricas (especialmente los motores y los unidades) generan ruido eléctrico que puede interferir con las señales de control (sensores, comunicación). El blindaje contiene este ruido, evitando el mal funcionamiento.
P : ¿Puede este cable manejar la corriente de arranque de motores grandes?
R: Los conductores de 6 mm² son adecuados para cargas significativas, pero siempre verifique la clasificación de ampacidad del cable contra la corriente de carga completa (FLC) del motor específica y el inicio de los requisitos de corriente.
P : ¿El blindaje está conectado en ambos extremos?
R: La práctica de EMC adecuada generalmente requiere conectar el escudo trenzado a la tierra en un extremo (generalmente el extremo del gabinete de control) utilizando glándulas o conectores de cables adecuados para evitar bucles de tierra. Consulte las pautas de EMC.
