RECH 4*0.3
RONA
85444929
500m

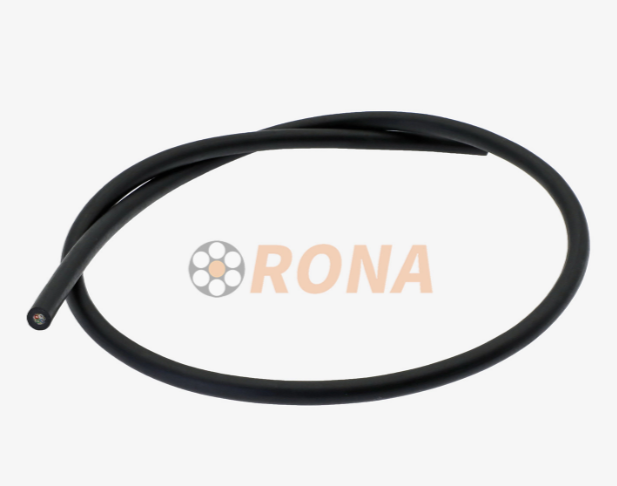

En ingeniería submarina, la transmisión de datos delicados a través de entornos de alta presión y alta interferencia requiere un medio altamente especializado. A diferencia de los cables marinos generales, el cable de transmisión hermético transversal RECH de 4 × 0,3 mm² está estrictamente posicionado como un "cable estanco de nivel de señal".
Diseñamos este cable en torno a tres atributos principales para garantizar cero pérdida de datos en implementaciones acuáticas críticas:
Micro sección transversal (4 × 0,3 mm²): optimizada para telemetría de datos de alta frecuencia y baja corriente, lo que reduce el peso total del cable y el espacio ocupado para instrumentos marinos compactos.
Blindaje avanzado: Elimina la interferencia electromagnética (EMI) y la diafonía, lo que garantiza una integridad de la señal analógica y digital nítida.
Estanqueidad transversal (tecnología de bloqueo de agua): Diseñado con geles internos que bloquean el agua o cintas hinchables. Incluso si la cubierta exterior sufre una rotura mecánica, la estructura impermeable transversal evita que la entrada de agua capilar se desplace a lo largo del cable y destruya los componentes electrónicos conectados.
Diseño hermético transversal completo: la cinta y el hilo integrados que bloquean el agua, hechos de un material compuesto de fibra de poliéster de alta absorción de agua, expanden cientos de veces su volumen al entrar en contacto con el agua. Incluso si la funda exterior está dañada, forma rápidamente una barrera de sellado dinámica para evitar la penetración de agua a lo largo de los espacios del núcleo, eliminando cortocircuitos y fallas del equipo.
Conductores de cobre libre de oxígeno de alta pureza: Construido con cobre libre de oxígeno de alta pureza (pureza ≥99,95%), este cable resistente al agua de mar ofrece una excelente conductividad y resistencia a la oxidación. Su resistencia máxima del conductor a 20°C es ≤12,10 Ω/km, lo que garantiza una transmisión eficiente de energía y señal a largas distancias.
Resistencia superior a la corrosión y al desgaste: la funda de caucho de silicona negra (RAL9005) proporciona una resistencia excepcional a la corrosión del agua de mar, la radiación UV y la abrasión mecánica. Con una cantidad de desgaste de ≤0,1 mm/1000 ciclos de fricción, resiste los rigores del remolque y la presión bajo el agua.
Blindaje electromagnético de alta eficiencia: El blindaje trenzado de alambre de cobre estañado (cobertura ≥85%) combinado con una capa de drenaje de cinta de cobre desnuda ofrece una excelente protección EMI. Su resistencia a tierra es ≤2Ω, lo que garantiza una transmisión de señal clara en entornos submarinos eléctricamente ruidosos.
Amplio rango de temperatura y flexibilidad: Funciona de manera confiable desde -40 °C a +90 °C y presenta un diseño flexible que admite flexiones y remolques frecuentes, lo que lo hace ideal para equipos submarinos dinámicos.
Artículo | Parámetro |
Modelo | RECH 4×0,3mm² |
Número de núcleos | 4 núcleos |
Sección transversal del conductor | 0,3 mm² |
Material conductor | Cobre libre de oxígeno de alta pureza (≥99,95%) |
Material aislante | Cloruro de polivinilo (PVC) |
Espesor del aislamiento | 0,80 mm |
Capa de bloqueo de agua | Cinta e hilo bloqueadores de agua compuestos de fibra de poliéster |
Tipo de blindaje | Blindaje trenzado de cobre estañado (cobertura ≥85%) + drenaje con cinta de cobre desnudo |
Material de la funda | Caucho de cloropreno (CR) |
Tensión nominal | 300/500V |
Rango de temperatura de funcionamiento | -40°C a +90°C |
Radio de curvatura mínimo (fijo) | 10× diámetro exterior del cable |
Radio de curvatura mínimo (móvil) | 5× diámetro exterior del cable |
Voltaje de prueba | 2000V/5min |
Longitud de embalaje estándar | 100 metros por bobina |
Certificaciones | CE, RoHS, IEC 60332-1 |
Debido a su incomparable aislamiento de señal y resistencia a la presión hidrostática, este cable estanco de 4×0,3 mm² es la opción estándar para telemetría en ecosistemas marinos sensibles:
Instrumentación y sensores submarinos
Cableado para sensores de conductividad, temperatura y profundidad (CTD), medidores de oxígeno disuelto y transductores de presión de aguas profundas.
Redes de Monitoreo de la Calidad del Agua
Transporte de datos para boyas inteligentes, estaciones de monitoreo ambiental y sistemas de telemetría de acuicultura.
Telemetría de señal acústica y de sonda
Conexión de hidrófonos y transpondedores de liberación acústica donde la atenuación mínima absoluta de la señal y la protección EMI son fundamentales.
Señal versus cable de alimentación
Una pregunta común que recibimos de los integradores de sistemas es cómo diferenciar el despliegue de nuestros cables estancos de pequeño calibre frente a nuestros modelos de alta resistencia. Para diseñar un ROV o un nodo submarino confiable, debe separar estrictamente la señal de la potencia.
Aquí está la división del trabajo de ingeniería entre los cables estancos de 4×0,3 mm² y 4×6,0 mm²:
Atributo | 4 × 0,3 mm² (cable de nivel de señal) | 4 × 6,0 mm² (cable de nivel de potencia) |
Función primaria | Telemetría de datos y micropotencia | Distribución y accionamiento de energía pesada |
Ejemplo de carga útil | Sonar, sensores CTD, datos seriales (RS485), señales de video. | Propulsores ROV, reflectores submarinos, nodos de energía principales. |
Enfoque eléctrico | Baja capacitancia, alto blindaje contra EMI, baja atenuación de señal. | Alta ampacidad (capacidad de carga de corriente), disipación de calor, baja caída de voltaje. |
Prioridad de diseño | Precisión, flexibilidad e integridad absoluta de la señal. | Entrega de potencia bruta, robustez mecánica y estabilidad térmica. |
Los cables impermeables tradicionales sólo protegen contra la penetración de agua externa a través de la funda. Nuestro cable transversal estanco evita que el agua se esparza a lo largo del cable incluso si la funda está dañada, lo que mejora significativamente la seguridad y confiabilidad.
Sí, la funda de caucho de cloropreno y los materiales resistentes a la corrosión están diseñados para inmersión continua en agua de mar, lo que lo hace ideal para instalaciones submarinas a largo plazo.
Sí, aunque el embalaje estándar es de 100 metros por bobina, podemos proporcionar longitudes personalizadas de hasta 500 metros por bobina para cumplir con los requisitos específicos del proyecto.
El aislamiento de PVC proporciona una resistencia de aislamiento de ≥100 MΩ·km, aislando eficazmente las señales centrales y evitando la diafonía.
