Los sistemas eléctricos marinos y marinos operan en entornos exigentes. Los cables utilizados en plataformas marinas, equipos de monitoreo submarino, vehículos operados a distancia, sistemas de acuicultura y proyectos de ingeniería marina deben soportar la presión del agua, la corrosión del agua salada, el estrés mecánico, los cambios de temperatura y el movimiento continuo.
Un cable estándar puede resistir la humedad ocasional, pero no necesariamente es adecuado para una inmersión continua. Si el agua ingresa a través de una funda dañada o una terminación mal sellada, puede viajar a lo largo del cable y causar corrosión del conductor, fallas de aislamiento, señales inestables, cortocircuitos y apagado del equipo.
Los cables estancos están diseñados para reducir estos riesgos. Sus materiales resistentes al agua y sus estructuras internas de bloqueo de agua ayudan a mantener conexiones confiables de energía, control y datos bajo el agua.

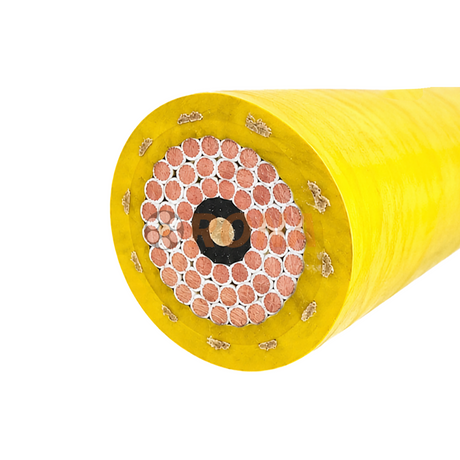

Un cable estanco está diseñado para evitar o restringir la entrada de agua y su propagación a través del cable. A diferencia de un cable impermeable básico que depende principalmente de su funda exterior, un cable impermeable también puede contener materiales internos que bloqueen el agua.
Las características estructurales comunes incluyen:
Conductores de cobre estañado
Aislamiento resistente al agua
Fundas exteriores de caucho o PUR
Cintas, hilos o compuestos de relleno que bloquean el agua
Blindaje para una transmisión de señal estable
Refuerzo para cargas de tracción y mecánicas.
La construcción requerida depende de la aplicación. Un cable fijado a un sensor submarino tiene requisitos diferentes a los de una correa flexible que se mueve continuamente con un ROV.
Los cables estancos RONA incluyen construcciones estancas transversales y longitudinales para ingeniería marina, equipos submarinos, monitoreo en alta mar, acuicultura y automatización industrial.
A veces se consideran términos idénticos impermeable y estanco, pero existe una diferencia práctica importante.
Una funda exterior impermeable ayuda a impedir la entrada de agua en condiciones normales. Sin embargo, los cables instalados bajo el agua pueden sufrir abrasión, aplastamiento, tirones, dobleces repetidos o daños accidentales. Una vez cortada la funda exterior, el agua puede llegar a los conductores y viajar a través de los espacios entre los componentes del cable.
Un diseño hermético proporciona protección interna adicional. Los materiales que bloquean el agua pueden limitar la propagación de la humedad incluso si una sección del cable está dañada. Esto reduce la longitud del cable afectado y reduce el riesgo de que el agua llegue al equipo conectado.
El rendimiento hermético no significa que sea imposible dañar un cable. El funcionamiento confiable aún depende de la selección, instalación, conectores, terminaciones y mantenimiento correctos del cable.
Los cables estancos suelen utilizar estructuras de bloqueo de agua transversales o longitudinales.
| Tipo de cable | Función principal | Aplicaciones típicas |
|---|---|---|
| Cable estanco transversal | Ayuda a prevenir la penetración radial de agua desde el exterior hacia los núcleos del cable. | Sensores, bombas, cámaras y equipos de control submarinos. |
| Cable estanco longitudinal | Restringe el paso del agua a lo largo del cable. | Largas rutas de cables submarinos, instrumentos del fondo marino y sistemas marinos |
| Diseño combinado | Proporciona protección radial y longitudinal. | Equipos submarinos críticos e instalaciones marinas exigentes |
Un cable estanco transversal tiene como objetivo evitar que el agua atraviese la sección del cable. Un cable longitudinal estanco limita la migración de agua a lo largo del cable después de daños locales.
Para aplicaciones donde la falla podría resultar en costosos tiempos de inactividad o reparaciones difíciles bajo el agua, es posible que se requieran ambas formas de protección.
La principal ventaja de un cable estanco es su capacidad para controlar la penetración del agua. Los elementos internos de bloqueo de agua llenan los espacios entre conductores, capas de aislamiento y otros componentes del cable.
Si la funda exterior está dañada, estos materiales ayudan a evitar que el agua se propague a gran distancia. Por tanto, la avería puede quedar limitada a una sección más pequeña, lo que hace que la inspección y la reparación sean más manejables.
Esto es especialmente importante en instalaciones marinas, donde recuperar y reemplazar un cable largo puede resultar costoso y llevar mucho tiempo.
El agua salada puede dañar rápidamente el metal expuesto. Cuando el agua de mar llega a un conductor de cobre, la corrosión puede aumentar la resistencia eléctrica y reducir gradualmente la resistencia mecánica.
Los cables marinos y submarinos suelen utilizar conductores de cobre estañado finamente trenzados. El recubrimiento de estaño mejora la resistencia a la corrosión, mientras que la estructura trenzada proporciona la flexibilidad necesaria para la instalación y el movimiento.
Sin embargo, el cobre estañado por sí solo no puede garantizar un funcionamiento fiable bajo el agua. Debe combinarse con aislamiento adecuado, bloqueo de agua, materiales de revestimiento y conexiones selladas.
El agua dentro de un cable puede reducir la resistencia del aislamiento y provocar fugas de corriente, cortocircuitos o transmisión de señal inestable. Estas fallas pueden afectar cámaras, sensores, instrumentos de monitoreo, sistemas de control y equipos de comunicación submarinos.
Una estructura hermética ayuda a proteger los núcleos aislados y a mantener la separación eléctrica. Cuando también se incluye blindaje, el cable puede reducir la interferencia electromagnética de motores, bombas, generadores y otros equipos eléctricos cercanos.
Para sistemas que transportan energía y señales, la estructura del cable debe diseñarse para minimizar la interferencia y mantener una transmisión estable.
Los cables submarinos pueden estar expuestos a fuerzas de tracción, vibraciones, aplastamientos, impactos, abrasión y flexiones repetidas. Los cables utilizados desde embarcaciones o plataformas marinas también pueden moverse debido a las olas, las corrientes y el funcionamiento del equipo.
Por este motivo, la resistencia al agua es sólo una parte de la selección del cable. Los ingenieros también deben considerar la flexibilidad del conductor, la resistencia a la tracción, la durabilidad de la funda, el radio de curvatura y la resistencia a la fatiga.
Un cable fijo instalado en una estación de monitoreo del fondo marino puede priorizar la presión y la resistencia al agua a largo plazo. En comparación, una correa de ROV móvil requiere mayor flexibilidad y resistencia a la flexión repetida.
La presión externa aumenta a medida que aumenta la profundidad de instalación. Un cable que funciona en aguas poco profundas puede no ser adecuado para un entorno submarino más profundo.
La presión puede comprimir la funda exterior y exponer debilidades en los rellenos, las capas de aislamiento y los puntos de terminación. Por lo tanto, antes de seleccionar el cable se deben identificar la profundidad esperada, la presión de operación, el período de inmersión y el método de despliegue.
También se debe evaluar la conexión completa. Un cable resistente a la presión no puede mantener un sistema submarino confiable si su conector, casquillo, penetrador, empalme o gabinete del equipo no es adecuado para las mismas condiciones.
Los ROV utilizan cables para transmitir energía, controlar comandos, vídeo y datos. Sus cables pueden moverse continuamente y estar expuestos a fuerzas de tracción, abrasión y contacto con estructuras submarinas.
Dependiendo del sistema, un cable híbrido eléctrico-óptico puede combinar conductores de potencia y fibras ópticas. Una construcción con flotabilidad neutra también puede ayudar a reducir la carga mecánica causada por el peso del cable en el agua.
Los sensores de calidad del agua, las cámaras submarinas, los instrumentos del fondo marino y las estaciones de monitoreo ambiental dependen de una transmisión de señales confiable. La entrada de agua puede distorsionar las mediciones, interrumpir la comunicación o dañar los componentes electrónicos conectados.
El bloqueo de agua longitudinal es útil para rutas de cables largas porque limita la distancia que el agua puede recorrer después de un daño local en la funda.
Los instrumentos submarinos y los equipos de detección en alta mar pueden estar expuestos a agua salada, presión, aceites, productos químicos, vibraciones y cambios de temperatura. Los cables para estos sistemas deben seleccionarse de acuerdo con los requisitos ambientales y eléctricos.
Las instalaciones acuícolas modernas utilizan cámaras submarinas, alimentadores, bombas, luces y sensores de seguimiento. Estos dispositivos suelen permanecer sumergidos durante largos períodos y pueden verse afectados por el movimiento del agua, el crecimiento biológico y el mantenimiento frecuente.
Los cables flexibles estancos ayudan a suministrar conexiones de control y alimentación confiables y, al mismo tiempo, reducen las fallas prematuras de los cables.
Los puertos, puentes, presas, estructuras flotantes y otros proyectos marinos pueden requerir conexiones submarinas de energía, iluminación, monitoreo y comunicación. Estas aplicaciones pueden incluir secciones de cable tanto fijas como móviles, por lo que la estructura y el material de la cubierta correctos son especialmente importantes.
El cable debe seleccionarse de acuerdo con el entorno operativo completo en lugar de una sola especificación.
Confirme si el cable transportará energía, señales de control, datos, señales ópticas o varias funciones juntas. Los detalles eléctricos importantes incluyen:
Tensión y corriente de funcionamiento.
Tamaño del conductor y número de núcleos.
Requisitos de blindaje
Tipo de señal o comunicación
Fibras ópticas requeridas
Caída de voltaje permitida
Un cable compuesto puede combinar diferentes funciones de transmisión, pero debe diseñarse para controlar las interferencias eléctricas y mantener el equilibrio mecánico.
Las instalaciones fijas generalmente enfatizan el bloqueo de agua a largo plazo, la resistencia a la presión, la resistencia química y la durabilidad.

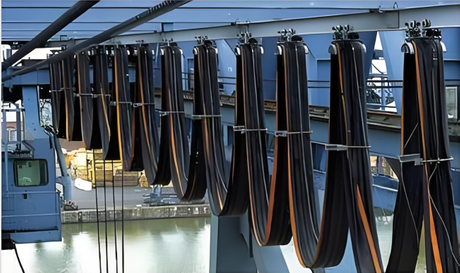

Las aplicaciones móviles requieren mayor flexibilidad, resistencia a la fatiga, resistencia a la tracción adecuada y un radio de curvatura más pequeño. Si el cable se enrollará en un carrete o se utilizará como correa, el fabricante debe conocer la frecuencia de flexión, la distancia recorrida, la velocidad y la carga mecánica.
Se debe evaluar el entorno circundante antes de seleccionar un cable estanco. Confirme si el cable se instalará en agua dulce o salada, determine la profundidad de instalación y la presión de agua esperada, y aclare si permanecerá sumergido continuamente o solo estará expuesto al agua temporalmente. También se deben considerar la temperatura de funcionamiento, el contacto con aceites o productos químicos, la exposición a los rayos ultravioleta por encima de la línea de flotación y el riesgo de abrasión, aplastamiento o impacto. Para sistemas submarinos en movimiento, el diseño del cable debe tener en cuenta las fuerzas de tracción, la vibración, las flexiones repetidas, las corrientes de agua y el movimiento del equipo. Proporcionar estos detalles operativos permite al fabricante seleccionar materiales conductores, aislamiento, estructura de bloqueo de agua, refuerzo y construcción de cubierta exterior adecuados para la aplicación real.

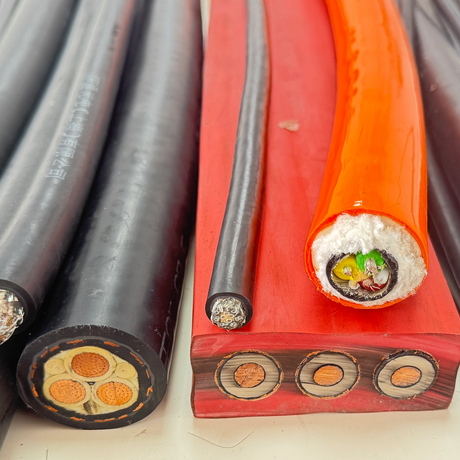

Las fundas de caucho pueden proporcionar flexibilidad y resistencia a condiciones ambientales exigentes. Las fundas de PUR suelen seleccionarse cuando la resistencia a la abrasión, la durabilidad mecánica y la flexibilidad son importantes.
Ningún material es adecuado para todos los entornos. Se deben considerar la exposición química, la temperatura, el movimiento, el método de instalación y las condiciones de mantenimiento.
Por ejemplo, el cable estanco transversal RECH de RONA para equipos submarinos está diseñado para aplicaciones submarinas de bajo voltaje y combina conductores flexibles con una estructura resistente al agua.
La instalación correcta es esencial para obtener conexiones submarinas confiables. Los conectores, prensaestopas, penetradores y empalmes deben coincidir con el diámetro del cable, la presión del agua y las condiciones de inmersión.
Se debe instalar un protector contra tirones cerca de los conectores para que la fuerza de tracción no actúe directamente sobre los contactos eléctricos. El cable no debe torcerse, aplastarse ni doblarse por debajo de su radio mínimo de curvatura.
Antes del despliegue, inspeccione la cubierta exterior y pruebe la continuidad del conductor y la resistencia del aislamiento. Los sistemas críticos también pueden requerir pruebas de inmersión o presión.
Las inspecciones periódicas deben comprobar si hay cortes, abrasión, daños en el conector, corrosión, dobleces anormales y signos de fugas. Encontrar un pequeño defecto a tiempo puede evitar una falla mayor en el sistema submarino.
Generalmente no. Un cable exterior puede resistir la lluvia y la luz solar, pero eso no significa que pueda soportar la inmersión continua o la presión del agua externa.
No. El cable es sólo una parte del sistema. Los conectores, terminaciones, prensaestopas, empalmes y gabinetes de equipos también deben cumplir las mismas condiciones bajo el agua.
Sí. Un cable compuesto personalizado puede combinar conductores de alimentación, núcleos de control, pares de señales o fibras ópticas, según la aplicación.
Ninguno de los dos es automáticamente mejor. El bloqueo de agua transversal ayuda a prevenir la entrada radial de agua, mientras que el bloqueo de agua longitudinal limita el movimiento del agua a lo largo del cable. La elección correcta depende de la instalación y del nivel de riesgo.
Los cables estancos ayudan a garantizar conexiones submarinas confiables al limitar la penetración de agua, proteger los conductores, mantener el rendimiento eléctrico y reducir el riesgo de corrosión y fallas del sistema.
Seleccionar el cable correcto requiere una cuidadosa consideración de la profundidad, la presión, el movimiento, la fuerza de tracción, el radio de curvatura, la temperatura, la exposición química, la carga eléctrica y los requisitos de señal. Los conectores y terminaciones también deben ser compatibles con el cable y el entorno operativo.
Con la estructura estanca transversal, longitudinal o combinada correcta, los operadores marinos y marinos pueden mejorar la confiabilidad del sistema, reducir los costos de mantenimiento y extender la vida útil de los equipos eléctricos submarinos.
