Las grúas necesitan cables que puedan transmitir energía, señales de control y datos de comunicación mientras se mueven continuamente. A diferencia de los cables de instalación fija, los cables de grúa deben resistir repetidas flexiones, fuerzas de tracción, abrasión, aceleración y tensión mecánica.
Dos de las soluciones más habituales son los cables enrolladores y los cables de adorno :
Un cable enrollador se enrolla y se suelta de un tambor giratorio.
Un cable de adorno se mueve en bucles suspendidos sostenidos por carros a lo largo de una vía.
Ninguna solución es automáticamente mejor. La elección correcta depende del movimiento de la grúa, la distancia de recorrido, la velocidad de operación, el espacio disponible, la carga eléctrica y el entorno de trabajo.
En términos simples: los cables enrollables generalmente son adecuados para aplicaciones de largo recorrido, exteriores, móviles y de media tensión. Los cables de adorno suelen ser mejores para grúas de interior con distancias de recorrido cortas o medias y vías de carro fijas.
| Requisito | Cable enrollador | Cable festón |
|---|---|---|
| Movimiento de cables | Enrollado en un tambor | Suspendido en bucles |
| Viaje tipico | Largas distancias de viaje | Viajes cortos o medianos |
| Ubicación común | Puertos, minas, astilleros, maquinaria exterior. | Fábricas, almacenes, talleres. |
| Tensión mecánica principal | Flexión, tensión, abrasión, torsión. | Movimiento repetido de flexión y bucle. |
| Estructura de instalación | Sistema de tambor y tensión. | Pista, carros y abrazaderas |
| Opciones de voltaje | Baja y media tensión | Principalmente energía, control y datos de bajo voltaje. |
| Requisito de espacio | Espacio de instalación del tambor | Espacio de pista y bucle vertical |
| Mantenimiento típico | Tambor, bobinado y tensión. | Pista, carro, abrazadera y bucle |
Esta comparación proporciona un punto de partida, pero la selección final del cable debe basarse en las condiciones de funcionamiento reales.
Un cable enrollador se almacena en un tambor giratorio que libera la longitud requerida a medida que la grúa o el carro se aleja de la fuente de energía y enrolla el cable cuando regresa el equipo. Este sistema se utiliza comúnmente en grúas portuarias y pórtico, cargadores y descargadores de barcos, maquinaria minera, equipos industriales móviles, sistemas esparcidores y de elevación y maquinaria metalúrgica. Debido a que el cable se almacena directamente en el equipo, un sistema de bobinado no requiere un riel de soporte largo a lo largo de toda la ruta de recorrido, lo que lo convierte en una solución práctica para maquinaria exterior grande y aplicaciones de recorrido largo.
Sin embargo, el cable debe diseñarse para el diámetro del tambor, la dirección de enrollado, la tensión, la velocidad de operación y el número esperado de ciclos. Un tamaño de tambor incorrecto o un patrón de bobinado inestable pueden causar tensión excesiva y daños prematuros a la camisa.
La gama de cables enrollables de RONA incluye soluciones de baja y media tensión para grúas, puertos, esparcidores, maquinaria minera y otros equipos móviles.
Cable de enrollado RONA REU para grúas y maquinaria portuaria.
Para grúas portuarias grandes y equipos móviles pesados, es posible que se requiera transmisión de voltaje medio. RONA ofrece cables enrollables planos y redondos de 6/10 kV con aislamiento flexible, construcción reforzada, blindaje y cubiertas resistentes a la abrasión.
Un cable de adorno opera sobre una vía o viga. El cable cuelga en bucles entre varios carros. Cuando la grúa se mueve, los carros se desplazan a lo largo de la vía y los bucles de cable se extienden o retraen.
Los sistemas de festón se utilizan frecuentemente para:
Puentes grúa
Puentes grúa
Equipos de elevación para taller
Sistemas de manipulación de materiales
Maquinaria para hacer túneles
Líneas de producción interiores
Los cables planos son comunes en los sistemas de festón porque sus conductores están dispuestos uno al lado del otro. Esto ayuda a reducir la torsión y permite que los bucles del cable se muevan de manera más predecible. También se pueden utilizar cables de adorno redondos cuando así lo requiera el diseño del equipo.
La gama de cables de adorno de RONA incluye cables flexibles de potencia, control, comunicación y desplazamiento plano para grúas y maquinaria industrial.

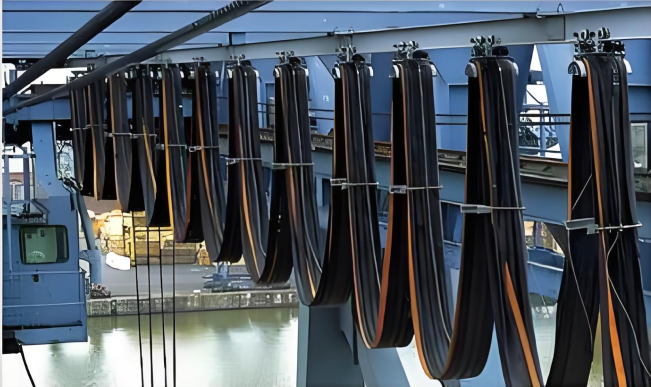

Disposición de cables de adorno para mover equipos industriales.
Los sistemas de festón pueden transportar varios cables de potencia, control, señal y comunicación a lo largo de la misma vía. Suelen ser una opción práctica cuando la grúa se desplaza en interiores a una distancia corta o moderada.
Un cable enrollador suele ser más adecuado cuando la grúa recorre largas distancias o opera en un entorno al aire libre. Los puertos, minas, astilleros y equipos industriales móviles a menudo se benefician del almacenamiento de cables en tambores.
Un sistema de festón largo requeriría más carros, un riel más largo y espacio adicional para los bucles para colgar.
Los cables de adorno se utilizan comúnmente para grúas de taller, puentes grúa y puentes grúa que operan a lo largo de una pista fija. Su estructura es fácil de observar y el movimiento del cable se puede gestionar mediante el espaciado de los carros y la longitud del bucle.
Los bucles de adorno se extienden por debajo del riel de soporte. Pueden interferir con cargas, pasillos, maquinaria o estructuras de construcción.
Cuando el espacio vertical es limitado, un sistema de bobinado puede ser más práctico si hay suficiente espacio para el tambor del cable y el equipo de control de tensión.
Las grúas grandes y la maquinaria móvil pueden requerir transmisión de energía de media tensión. Para estas aplicaciones se utilizan comúnmente cables de bobinado especialmente diseñados porque el cable debe soportar tanto los requisitos eléctricos como el movimiento mecánico continuo.
Los sistemas de adorno son útiles cuando una grúa necesita varios cables separados de alimentación, control, señal y comunicación. Los cables se pueden disponer juntos en el mismo sistema de carro.
Antes de elegir el cable, se debe proporcionar la siguiente información al proveedor del cable:
| Categoría | Información requerida |
|---|---|
| Movimiento | Movimiento horizontal, vertical, de elevación o combinado. |
| Viajar | Distancia total y longitud de cable disponible |
| Velocidad | Velocidad de funcionamiento normal y máxima. |
| Aceleración | Condiciones de arranque y parada |
| Flexionar | Ciclos requeridos y frecuencia de flexión. |
| Carga mecánica | Peso del cable, fuerza de tracción y posible torsión. |
| Instalación | Diámetro del tambor, espacio entre carros, disposición de las vías o longitud del bucle |
| diseño electrico | Tensión nominal, corriente, tamaño del conductor y número de núcleos. |
| Requisitos de señal | Núcleos de control, blindaje, comunicación o fibra óptica. |
| Ambiente | Lluvia, rayos UV, agua salada, aceite, polvo, productos químicos y temperatura. |
El cable también debe tener un radio de curvatura mínimo adecuado. Un cable que es técnicamente flexible aún puede fallar si se instala alrededor de un sistema de tambor o carro que sea demasiado pequeño.
Si la aplicación incluye torsión, ésta deberá especificarse claramente. No se debe esperar que un cable de adorno común o un cable enrollable estándar resista una torsión incontrolada.
La selección de cables y la instalación mecánica no se pueden separar. En un sistema de bobinado, el diámetro del tambor, la dirección de enrollado, la alineación del cable, el control de tensión, el apilamiento del cable, la superposición y los puntos de conexión deben coincidir correctamente, mientras que el cable también debe revisarse periódicamente para detectar torsión y abrasión. En un sistema de festón, el espaciado de los carros, la alineación de las vías, la longitud del bucle, las abrazaderas de cables, las ruedas del carro, los cojinetes, los puntos de flexión y el contacto con estructuras cercanas afectan el rendimiento del cable. Las inspecciones periódicas deben identificar daños en la cubierta, aplanamiento, conductores expuestos, desgaste anormal y cambios en el movimiento del cable, mientras que el mantenimiento debe cubrir tanto el cable como su equipo de soporte.
RONA ofrece soluciones de cables flexibles para sistemas de bobinado, sistemas de festón, grúas, puertos, equipos de minería, plantas industriales y otra maquinaria pesada.
Su gama de productos incluye cables enrollables, cables de adorno, cables móviles planos, cables de alimentación flexibles, cables de control, cables de comunicación y soluciones de media tensión. La selección puede basarse en el tipo de movimiento, voltaje, carga mecánica, distancia recorrida, estructura de instalación y entorno de trabajo.
Puede ver las categorías de productos de cables industriales de RONA para opciones de cables adicionales.
Sí. La cubierta del cable y el sistema de soporte deben ser adecuados para la radiación ultravioleta, la lluvia, los cambios de temperatura, el aceite, el polvo y otras condiciones locales.
Los cables especiales de enrollado y esparcidor pueden soportar la elevación vertical. Antes de la selección se deben evaluar el peso del cable, la fuerza de tracción, la velocidad de funcionamiento, el diseño del tambor, el radio de curvatura y la torsión.
Los sistemas de adorno pueden tener una estructura mecánica más simple, pero ambos sistemas requieren una inspección periódica. Los sistemas de bobinado requieren comprobaciones del tambor y la tensión, mientras que los sistemas de festón requieren inspección de orugas, carros, abrazaderas y bucles de cables.
No. Los cables de las grúas deben diseñarse específicamente para el movimiento de bobinado o festón. El radio de curvatura, la carga de tracción, la velocidad de funcionamiento, los ciclos de flexión y la resistencia ambiental deben coincidir con la aplicación.
Ni el cable enrollable ni el cable festón son universalmente mejores; La elección correcta depende de cómo se mueve la grúa, dónde opera y cómo se sostiene el cable. Los cables enrolladores suelen ser la solución más práctica para grúas de largo recorrido, maquinaria móvil exterior, equipos portuarios y mineros, cargadores de barcos, sistemas esparcidores y maquinaria metalúrgica porque se enrollan en un tambor, requieren un espacio de instalación limitado y pueden soportar largas distancias de viaje y transmisión de energía de media tensión. Los cables de adorno generalmente se adaptan mejor a grúas puente de interior, talleres, almacenes y otras aplicaciones donde el equipo sigue una vía de carro fija en una distancia corta o moderada y necesita transportar varios cables de comunicación, control o alimentación separados. Antes de tomar una decisión, se deben revisar todas las condiciones operativas, incluida la distancia recorrida, la velocidad de funcionamiento, la disposición del tambor o de las orugas, el espacio libre disponible, la carga eléctrica, el peso del cable, la tensión de flexión o torsión, la exposición ambiental y el acceso para mantenimiento. Seleccionar el sistema de cable de acuerdo con estos factores puede mejorar la vida útil, reducir el desgaste y el tiempo de inactividad no planificado y generar costos operativos a largo plazo más predecibles.
