Cables flexibles de alto rendimiento RONA para robots industriales

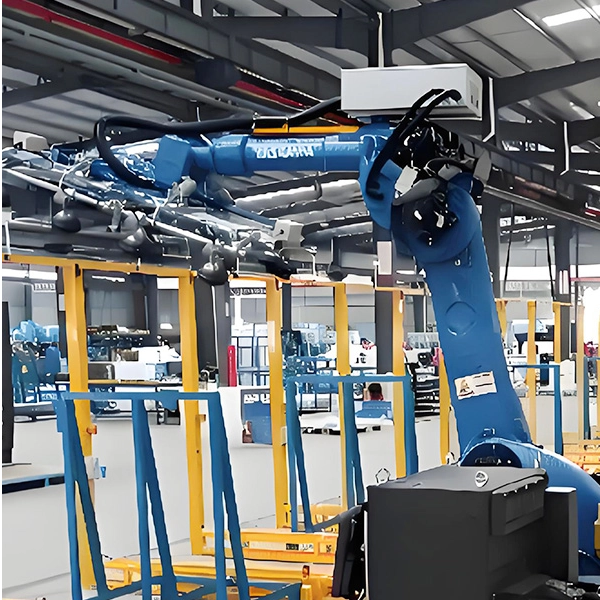

Los robots industriales se basan en cables flexibles para la transmisión de energía y las señales de control. Estos cables deben poseer características de rendimiento específicas para resistir los movimientos exigentes de los robots, principalmente dentro de los sistemas de portadores de cables (para enrutamiento externo) y el brazo del robot mismo (cableado interno).

Al igual que los modelos comunes de 6 ejes) utiliza predominantemente estos sistemas.

Movimiento de robot y estrés por cable

Los movimientos complejos de un robot de 6 ejes (rotación, tono, guiñada, rollo) sujeto adjunta cables a tensiones significativas:

Torsión: fuerzas de torsión

Flexión: flexión repetida

Reciprocación: movimiento continuo de ida y vuelta

Requisitos clave de rendimiento para cables de robot:

Transmisión de potencia estable: asegura una operación de robot ininterrumpido.

Integridad precisa de la señal: crítica para la recepción precisa y la ejecución de los comandos de control.

Vida útil mecánica larga: soporta flexión constante, torsión, reciprocidad y fricción para evitar la rotura de los conductores, los cortocircuitos o el daño del escudo.

Resistencia ambiental robusta: debe soportar la exposición a aceites, refrigerantes, vapor de agua, temperatura extremas y sustancias corrosivas comunes en entornos industriales.

Requisitos de diseño y material mejorados (vs. cables flexibles estándar):

Diseño del conductor (crítico para la vida útil y la prevención de roturas):

Use más fino (GB/T 3956-2008 Clase 5 o 6 conductores de cobre).

Considere agregar filamentos de refuerzo o usar conductores de aleación de cobre (representando una resistencia de CC potencialmente más alta).

Asegure una distribución de tensión uniforme durante la variedad/compuesto.

Selección de material de aislamiento:

Equilibra las propiedades dieléctricas, la clasificación de temperatura, la resistencia ambiental, la flexibilidad y la resistencia a la abrasión.

Optimice el grosor para la clasificación de voltaje mientras minimiza el diámetro general del cable.

Para los cables de señal (por ejemplo, cables codificadores), use aislamiento suave, de alta resistencia y baja fricción para evitar la abrasión y las fallas internas.

Estructura de cableado (garantiza la integridad y flexibilidad del núcleo):

Lograr un paquete de núcleo redondo compacto.

Utilice la extrusión de relleno en lugar de un núcleo central para una mejor distribución de carga de tracción.

Considere diseños de cadena de unidad/subgrupos para cables de múltiples núcleos para permitir el movimiento del núcleo individual.

Controle cuidadosamente las longitudes.

Blindaje (para la integridad de la señal y la protección EMI/RFI):

Emplea de cobre fino o trenzas de cobre con estateado.

Para una flexibilidad extrema, considere los escudos espirales hechos de cinta adhesiva de cobre.

Seleccione la densidad de trenza y el tipo de necesidades de flexibilidad.

Revestimiento (protección ambiental y mecánica primaria):

Optimice el grosor para la protección mientras minimiza el diámetro.

Elija materiales que ofrecen una excelente resistencia a la abrasión, resistencia mecánica, resistencia al aceite, estabilidad UV y flexibilidad (por ejemplo, PUR especializado, TPE).

La selección de materiales debe abordar directamente el entorno operativo específico (aceites, productos químicos, temperatura).
