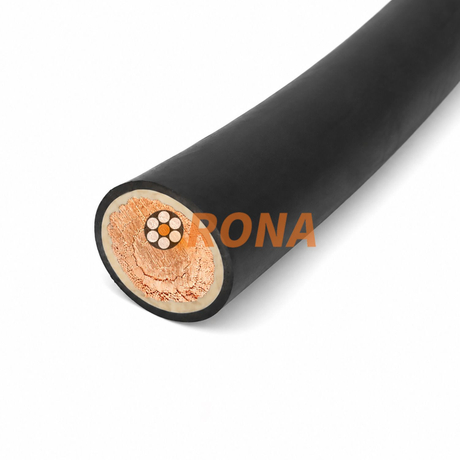

El aislamiento de los cables constituye la barrera principal que dicta la seguridad, la eficiencia y la longevidad de cualquier sistema eléctrico. Especificar el material de aislamiento incorrecto tiene consecuencias graves, que van desde una degradación térmica acelerada y fallas por cortocircuito hasta violaciones catastróficas del cumplimiento. Los ingenieros y los equipos de adquisiciones navegan constantemente por la tensión entre los presupuestos de adquisiciones iniciales y la confiabilidad operativa a largo plazo. Equilibrar la naturaleza económica de los materiales antiguos con los exigentes requisitos térmicos y eléctricos de la infraestructura moderna requiere una evaluación técnica precisa.
La decisión entre cloruro de polivinilo (PVC) y polietileno reticulado (XLPE) depende de métricas de campo verificables. Los requisitos de voltaje del sistema, los niveles de exposición ambiental y las expectativas de rendimiento del ciclo de vida deben impulsar el proceso de selección. Comprender las diferencias estructurales y operativas entre estos dos tipos de aislamiento dominantes garantiza que las redes de distribución de energía permanezcan estables bajo cargas máximas y condiciones adversas.
Umbrales térmicos: los cables XLPE soportan temperaturas de funcionamiento continuo de 90 °C y picos de cortocircuito de 250 °C, superando significativamente los límites de 70 °C y 160 °C del PVC.
Rendimiento dieléctrico: el XLPE se requiere fundamentalmente para aplicaciones de voltaje medio a alto (hasta 2000 V+ y transmisión a escala de servicios públicos), mientras que el PVC está estrictamente limitado a escenarios de bajo voltaje (normalmente hasta 600 V).
Resiliencia ambiental: XLPE ofrece una resistencia superior a la humedad, los productos químicos y el estrés mecánico, lo que lo convierte en el estándar para entornos industriales subterráneos y hostiles.
Costo frente a capacidad: si bien el PVC tiene un costo inicial por pie más bajo, la mayor ampacidad del XLPE a menudo permite tamaños de cable más pequeños, lo que potencialmente compensa la diferencia de precio inicial.
Tabla de contenido
La estructura molecular dicta directamente el rendimiento en el campo. Los especificadores deben comprender la química subyacente del aislamiento de los cables para predecir cómo se comportará un sistema bajo tensión térmica y eléctrica durante décadas de funcionamiento continuo. Las propiedades físicas de las cadenas de polímero determinan cómo reacciona el cable al calor, el frío, la humedad y la tensión mecánica durante la instalación.
El PVC es un material termoplástico estándar caracterizado por polímeros rectos en forma de cadena. Al ser un termoplástico, el PVC se ablanda y eventualmente se derrite cuando se expone a altas temperaturas. Este comportamiento estructural limita severamente su aplicación en ambientes sujetos a calor extremo o fuertes sobrecargas de corriente. Cuando la temperatura excede la clasificación del material, las cadenas de polímero se deslizan unas sobre otras, provocando que el aislamiento se deforme permanentemente.
El material posee propiedades retardantes de llama inherentes debido a su alto contenido de cloro. Sin embargo, esta composición química también hace que el PVC estándar sea vulnerable a la descomposición química. Durante períodos prolongados, los plastificantes utilizados para hacer que el PVC sea flexible pueden migrar fuera del material. Esta migración hace que el aislamiento se vuelva quebradizo, se agriete y, en última instancia, falle, especialmente cuando se expone a la luz ultravioleta o a condiciones climáticas adversas.
A diferencia del PVC, el XLPE es un material termoestable. El proceso de fabricación implica vulcanización o reticulación, que generalmente se logra mediante métodos de silano, peróxido o irradiación. Este proceso une químicamente las cadenas de polímeros, creando una red molecular tridimensional robusta. El proceso de reticulación altera fundamentalmente el polietileno, transformándolo de termoplástico a termoestable.
Este cambio estructural evita que el material se derrita o se deforme bajo estrés térmico extremo. La red reticulada garantiza una estabilidad dimensional excepcional y una alta resistencia al agrietamiento por tensión ambiental. Al especificar cables xlpe , los ingenieros confían en esta propiedad termoestable para mantener la integridad del aislamiento durante eventos de cortocircuito severos y operaciones continuas de alta carga. El material conserva su forma y propiedades eléctricas incluso cuando se lo lleva al límite térmico.
Propiedad material | PVC (termoplástico) | XLPE (Termoestable) |
|---|---|---|
Estructura molecular | Cadenas poliméricas lineales | Red reticulada 3D |
Comportamiento térmico | Se suaviza y se derrite a fuego alto. | Mantiene la forma, no se derrite. |
Contenido de plastificante | Alto (propenso a la migración) | Ninguno |
Resistencia a la deformación | Bajo a temperaturas elevadas | Alto en todos los rangos de temperatura |
Seleccionar el cable correcto requiere comparar ambos materiales en distintas dimensiones operativas. Cada parámetro afecta directamente la seguridad del sistema, la viabilidad de la instalación y la confiabilidad a largo plazo. Las condiciones de campo dictan qué propiedades del material tienen prioridad durante la fase de especificación.
Los límites térmicos definen la capacidad de transporte de corriente de un cable. El aislamiento de PVC estándar está clasificado para una temperatura de funcionamiento continuo de 70 °C, mientras que el XLPE funciona de forma segura de forma continua a 90 °C. Durante condiciones de falla, la disparidad se amplía aún más. El PVC puede soportar temperaturas de cortocircuito de hasta 160°C antes de sufrir daños irreversibles. XLPE soporta picos de cortocircuito de hasta 250 °C sin fundirse ni perder sus propiedades dieléctricas.
Debido a esta estabilidad térmica superior, XLPE permite una mayor capacidad de carga de corriente (ampacidad) para exactamente la misma sección transversal del conductor. Este margen térmico proporciona márgenes de seguridad críticos para instalaciones industriales y redes de servicios públicos. Los ingenieros a menudo pueden reducir el tamaño del conductor al cambiar de PVC a XLPE, ahorrando espacio y reduciendo el peso total del tendido del cable.
Las propiedades de aislamiento eléctrico determinan dónde se puede desplegar un cable de forma segura. El PVC presenta pérdidas dieléctricas relativamente altas. Esta característica restringe su uso casi exclusivamente a aplicaciones de bajo voltaje, normalmente con un límite de 600 V. El uso de PVC en escenarios de mayor voltaje corre el riesgo de una rápida ruptura del aislamiento, fallas eléctricas y posibles incendios.
Por el contrario, XLPE presenta una constante dieléctrica baja y una resistencia de aislamiento excepcionalmente alta. Estas propiedades lo convierten en el estándar de la industria para líneas de transmisión de media y alta tensión, desde 600 V hasta 35 kV y más. En aplicaciones de cable de bandeja (TC-ER), se prefiere el aislamiento XLPE. Su rigidez dieléctrica superior, combinada con una alta resistencia al aplastamiento y al impacto, garantiza un enrutamiento seguro en bandejas de cables densamente empaquetadas donde la tensión mecánica es común.
La resistencia física determina qué tan bien sobrevive un cable al proceso de instalación y a los riesgos operativos a largo plazo. XLPE ofrece resistencia a la tracción, resistencia al corte y resistencia a la abrasión significativamente mayores en comparación con el PVC. Resiste las rigurosas tensiones de tracción requeridas en tramos largos de conductos, sistemas de bandejas complejos y zanjas de enterramiento directo.
Sin embargo, esta dureza conlleva compensaciones de flexibilidad. El PVC es generalmente mucho más flexible debido a su contenido de plastificante, lo que facilita su paso a través de conductos interiores estrechos y paneles eléctricos complejos. XLPE es inherentemente más rígido. Los instaladores deben calcular cuidadosamente y cumplir con los radios de curvatura mínimos para evitar estresar el aislamiento reticulado durante la instalación. Forzar un cable XLPE más allá de su radio de curvatura puede causar microdesgarros en el aislamiento, lo que provoca fallas prematuras.
La exposición ambiental degrada rápidamente el aislamiento inferior. En lugares húmedos, XLPE demuestra ser altamente resistente al agua y al ingreso de humedad. El PVC estándar puede absorber la humedad con el tiempo, lo que provoca una degradación del rendimiento eléctrico en caso de inmersión prolongada. La formación de árboles acuáticos es una de las principales causas de fallos en los cables subterráneos de media tensión, lo que convierte al XLPE en la opción lógica para estos entornos.
La resistencia química también favorece en gran medida la estructura reticulada. El XLPE resiste la exposición a disolventes industriales, aceites agresivos y agentes corrosivos mucho mejor que el PVC estándar. Esta resiliencia química lo hace indispensable en plantas petroquímicas, instalaciones de tratamiento de aguas residuales y entornos de fabricación pesados donde se esperan derrames accidentales o exposición constante a vapores.
Parámetro de especificación | Cables de PVC | Cable XLPE |
|---|---|---|
Temperatura de funcionamiento continuo | 70°C | 90°C |
Límite de temperatura de cortocircuito | 160°C | 250°C |
Rigidez dieléctrica | Bajo a moderado (≤ 600 V) | Alto (600 V a 35 kV+) |
Resistencia a la humedad | Moderado (se degrada con el tiempo) | Excelente (Resiste el agua) |
Resistencia química | Justo | Superior |
Flexibilidad | Alto | Moderado (estructura rígida) |
La asignación de capacidades técnicas a escenarios de implementación del mundo real garantiza un rendimiento óptimo y el cumplimiento del código. Ninguno de los materiales es universalmente superior; su valor depende completamente del entorno de la aplicación. Los especificadores deben evaluar el enrutamiento físico, la temperatura ambiente y las cargas eléctricas antes de tomar una decisión final.
El PVC sigue siendo muy relevante para entornos específicos y controlados. Su flexibilidad y menores costos de material lo hacen adecuado para aplicaciones donde las tensiones mecánicas y térmicas son mínimas. Las implementaciones comunes incluyen:
Cableado de derivaciones residenciales y comerciales en interiores donde la temperatura ambiente permanece estable.
Circuitos de control de bajo voltaje, instrumentación básica y cables de conexión para trabajos livianos (como cables conductores UL1007 o UL1569).
Proyectos que operan bajo estrictas restricciones presupuestarias que no requieren protección mecánica pesada ni índices de ampacidad altos.
Instalaciones eléctricas temporales donde la degradación ambiental a largo plazo no es una preocupación principal.
El robusto perfil térmico y mecánico de los cables xlpe los hace obligatorios para proyectos de infraestructura exigentes. Estos cables destacan en entornos que destruirían rápidamente el aislamiento termoplástico estándar. Las aplicaciones clave incluyen:
Distribución de energía industrial, circuitos de maquinaria pesada y cables conductores críticos de motores (por ejemplo, UL3173/UL3266) que experimentan un alto estrés térmico durante la operación y la soldadura de terminación.
Instalaciones subterráneas de entierro directo y lugares húmedos, que a menudo eliminan la necesidad de sistemas de conductos de protección extensos.
Infraestructura de energía renovable, incluidos parques solares y turbinas eólicas, que requieren una resistencia excepcional a la radiación ultravioleta, el ozono y los ciclos térmicos extremos.
Redes de transmisión de media y alta tensión a gran escala.
Las especificaciones industriales modernas utilizan con frecuencia diseños de cables compuestos para aprovechar las fortalezas de ambos materiales. En estas configuraciones, XLPE sirve como aislamiento central que rodea directamente el conductor de cobre para maximizar el rendimiento eléctrico y térmico. Luego se aplica PVC como cubierta exterior para proporcionar una barrera mecánica ignífuga y rentable.
Comprender las distinciones de blindaje en estos cables compuestos es vital para el tendido subterráneo y aplicaciones industriales pesadas:
CU/XLPE/SWA/PVC: Esta designación significa conductor de cobre, aislamiento XLPE, armadura de alambre de acero y funda de PVC. Steel Wire Armor (SWA) utiliza alambres de acero redondos, lo que proporciona una resistencia a la tracción excepcional. Esto la convierte en la especificación correcta para caídas verticales, instalaciones suspendidas y escenarios que requieren alta tensión de tracción.
CU/XLPE/STA/PVC: Utiliza armadura de cinta de acero (STA). Cintas planas de acero se envuelven alrededor del núcleo interno, ofreciendo una protección superior contra aplastamiento radial. STA está específicamente especificado para entierro directo en trincheras subterráneas donde la fuerte presión del suelo y los ataques de roedores representan amenazas importantes, aunque carece de la alta resistencia a la tracción de SWA.
La evaluación de la selección de cables requiere ir más allá del precio de compra inicial por pie para comprender los impactos financieros en todo el sistema durante la vida útil de la instalación. Un enfoque limitado en los costos iniciales de materiales a menudo conduce a costosas adaptaciones y fallas prematuras del sistema.
El PVC es ampliamente reconocido como la opción básica de bajo costo. El proceso de fabricación es más sencillo y las materias primas abundantes. Para proyectos de cableado interior estándar con bajas demandas eléctricas, el PVC proporciona una reducción inmediata en los gastos iniciales de material. Cuando los presupuestos son ajustados y el entorno operativo es benigno, el PVC sigue siendo la opción financiera lógica.
La especificación de aislamiento reticulado a menudo genera ahorros a nivel del sistema de composición que compensan el mayor costo inicial del material. Debido a que XLPE soporta temperaturas de funcionamiento continuo más altas, proporciona una mayor ampacidad. Esta eficiencia térmica frecuentemente permite a los ingenieros especificar un calibre de cable más pequeño para la misma carga eléctrica. La reducción del tamaño del conductor de cobre reduce directamente el peso total del cable, disminuye el tamaño requerido del conducto y minimiza el soporte estructural necesario para las bandejas de cables. Los conductos más pequeños y los cables más livianos también se traducen en tiempos de instalación más rápidos y menos horas de mano de obra.
La naturaleza termoestable del XLPE extiende drásticamente la vida útil operativa de la red eléctrica en entornos hostiles. Mientras que el PVC sufre degradación térmica, migración de plastificantes y fragilización con el tiempo, el XLPE mantiene su integridad estructural y dieléctrica. Esta resiliencia reduce drásticamente las tasas de fallas, minimiza el tiempo de inactividad no planificado y reduce los costos de mano de obra de reemplazo a largo plazo. En infraestructura crítica, el costo de una sola interrupción no planificada excede con creces la prima pagada por un aislamiento reticulado de alta calidad.
Los contratistas e ingenieros enfrentan desafíos físicos y regulatorios específicos durante la instalación. Pasar por alto estos factores provoca retrasos en el proyecto, inspecciones fallidas y seguridad del sistema comprometida.
La temperatura influye en gran medida en el manejo del cable durante la instalación. El PVC estándar se vuelve quebradizo a temperaturas bajo cero. Doblar o tirar de cables de PVC en climas fríos corre el riesgo de microfisuras en el aislamiento, lo que provoca fallas eléctricas latentes que pueden no aparecer hasta que el sistema esté energizado y bajo carga. Los instaladores deben cumplir estrictamente con las pautas de temperatura mínima de instalación, y a menudo requieren un almacenamiento con calefacción antes de retirarlos. Por el contrario, XLPE mantiene su integridad estructural y flexibilidad en condiciones de frío extremo, lo que permite que los cronogramas de construcción avancen ininterrumpidamente durante los meses de invierno.
El desempeño contra incendios es una métrica de seguridad crítica. El PVC estándar contiene halógenos. Cuando se quema, libera un humo negro espeso y denso y un gas de ácido clorhídrico tóxico y corrosivo. Esto plantea graves riesgos para el personal y los equipos electrónicos sensibles en espacios cerrados. Si bien existe PVC retardante de llama, muchos proyectos modernos de tránsito, marinos y comerciales de alta ocupación exigen variantes de cables XLPE con bajo contenido de humo y cero halógenos (LSZH) para garantizar la máxima seguridad humana durante un incendio. Los cables LSZH emiten un mínimo de humo y no emiten gases halógenos tóxicos, lo que facilita evacuaciones más seguras.
El cumplimiento dicta la selección de materiales. Los ingenieros deben hacer referencia al Código Eléctrico Nacional (NEC), la Comisión Electrotécnica Internacional (IEC) y los estándares IEEE específicos de su región y aplicación. Estos códigos describen explícitamente escenarios en los que se requiere legalmente aislamiento termoestable como XLPE sobre PVC termoplástico. La distribución de media tensión, las ubicaciones peligrosas y las profundidades de enterramiento directo específicas conllevan estrictos mandatos de aislamiento. No especificar el material correcto da como resultado inspecciones fallidas y retrabajos costosos.
Seleccione el aislamiento de cable correcto basándose en requisitos de campo verificables en lugar de hábitos predeterminados. Evalúe las cargas térmicas, los riesgos ambientales y los niveles de voltaje de su proyecto específico antes de finalizar la lista de materiales.
Revise los requisitos de ampacidad y caída de voltaje específicos del sitio para determinar si un cable XLPE de menor calibre puede reemplazar un cable de PVC más grande.
Evalúe el entorno de instalación en busca de exposición química, humedad y temperaturas extremas para verificar la idoneidad del aislamiento.
Consulte con el equipo de ingeniería de un fabricante de cables especializado para confirmar el cumplimiento del código local y obtener hojas de especificaciones técnicas detalladas antes de la adquisición.
Calcule las proporciones de llenado de conductos requeridas en función del diámetro exterior del tipo de cable seleccionado.
R: Los cables XLPE están clasificados para una temperatura de funcionamiento continuo de 90 °C y pueden soportar picos de cortocircuito de hasta 250 °C. Los cables de PVC estándar están limitados a una temperatura de funcionamiento continuo de 70 °C y una temperatura máxima de cortocircuito de 160 °C.
R: XLPE presenta una rigidez dieléctrica excepcional, una alta resistencia de aislamiento y una constante dieléctrica muy baja. Estas propiedades previenen averías eléctricas y minimizan la pérdida de energía, lo que lo hace altamente resistente al estrés eléctrico severo que se encuentra en las redes de media y alta tensión.
R: Ambos utilizan conductores de cobre, aislamiento de núcleo XLPE y cubiertas exteriores de PVC. SWA utiliza alambres de acero redondos para una alta resistencia a la tracción, ideales para tracción y caídas verticales. STA utiliza cintas de acero planas, que brindan una resistencia superior al aplastamiento radial y protección contra roedores para el entierro directo.
R: No. El PVC es generalmente más flexible porque contiene plastificantes químicos que ablandan el material. XLPE tiene una estructura molecular termoestable reticulada que lo hace inherentemente más rígido, lo que requiere atención cuidadosa a los radios de curvatura mínimos durante la instalación.
R: Sí, pero los cálculos de ingeniería deben actualizarse. Debido a que XLPE tiene una mayor ampacidad, es posible que pueda utilizar un calibre de cable más pequeño. También debe verificar que las dimensiones del nuevo cable cumplan con las proporciones de llenado de los conductos y que las terminales de terminación estén clasificadas para 90 °C.
R: El PVC estándar contiene halógenos y libera gas tóxico de ácido clorhídrico y un denso humo negro cuando se quema. Si bien existen variantes retardantes de llama para ambos, los cables XLPE de bajo humo y cero halógenos (LSZH) se prefieren en espacios cerrados para evitar emisiones de gases tóxicos durante un incendio.
