Las máquinas se mueven constantemente en las fábricas modernas. ¿Cómo pueden los cables transportar datos y energía de forma segura? Los sistemas de cable de cadena de arrastre y cable flexible resuelven este desafío.
Este artículo explora la integración de la fibra óptica en cables de movimiento. En este artículo, aprenderá cómo los cables flexibles admiten datos rápidos y una automatización industrial confiable.

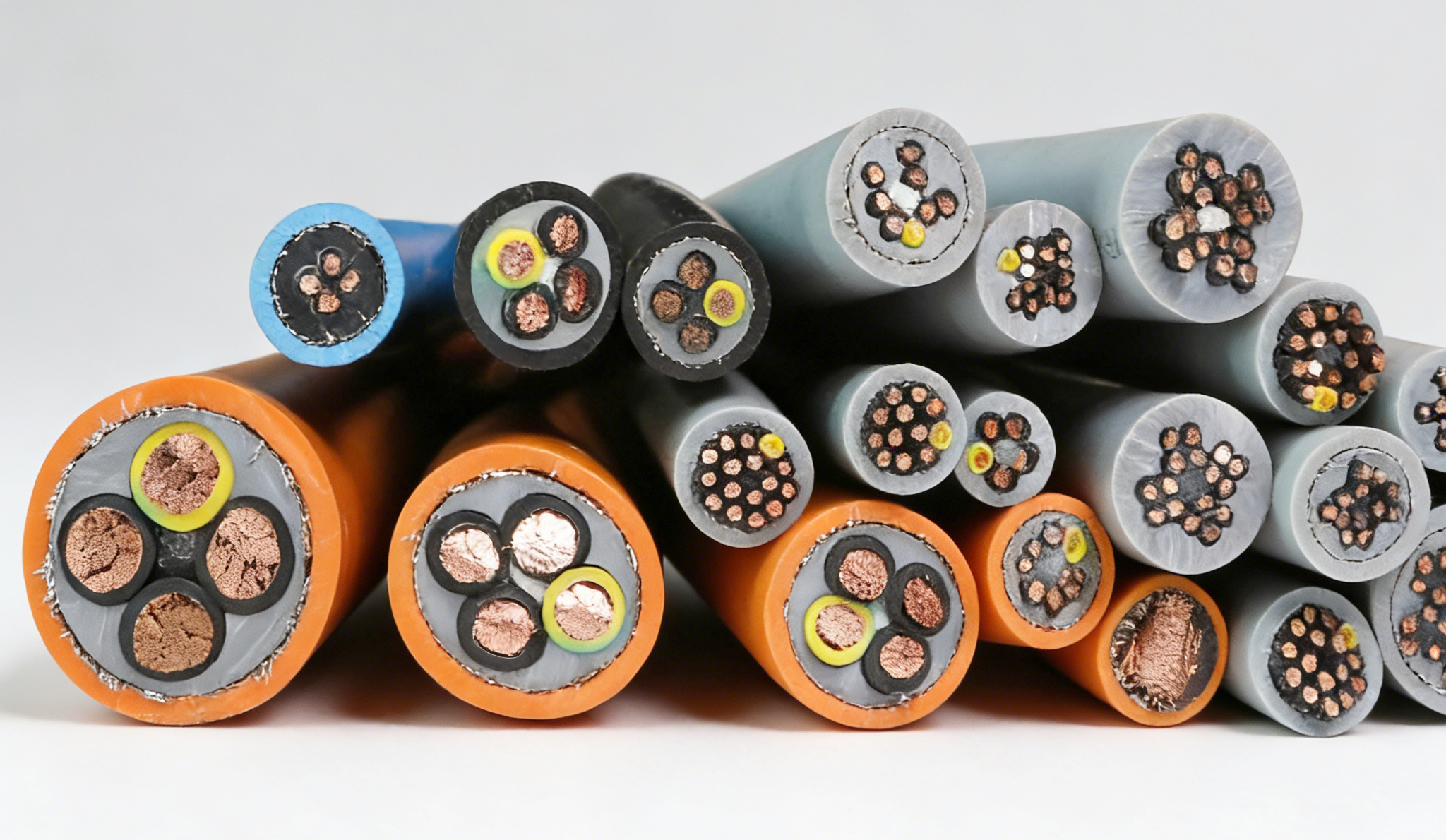

Un cable de cadena de arrastre está diseñado para operar dentro de sistemas portacables. El soporte guía los cables a lo largo de los componentes móviles de la máquina. Evita la torsión y mantiene controlado el radio de curvatura. Debido a que las máquinas repiten el movimiento constantemente, el cable debe soportar una flexión continua sin fallar.
Las características típicas del cable de cadena de arrastre incluyen:
● Conductores de cobre de hilo fino
Muchos alambres delgados crean un núcleo flexible. Esta estructura ayuda a que el cable se doble repetidamente sin romperse.
● Chaquetas exteriores duraderas
Los entornos industriales contienen aceite, polvo y fricción mecánica. Las chaquetas protectoras protegen los conductores internos del desgaste.
● Radio de curvatura controlado
El cable se mueve a lo largo de un camino definido dentro de la cadena de arrastre. Esto evita una tensión excesiva durante el movimiento de la máquina.
A menudo verá cables de cadenas de arrastre utilizados en:
● brazos robóticos en líneas de montaje
● Máquinas CNC con ejes móviles.
● equipos de embalaje automatizados
Mantienen las máquinas conectadas mientras continúa el movimiento.
Un cable flexible está diseñado para tolerar flexiones, vibraciones y movimientos repetidos. Las máquinas rara vez permanecen quietas en las fábricas modernas. Los cables flexibles permiten que las conexiones eléctricas se muevan de forma segura junto con los equipos.
Varias características de diseño respaldan esta capacidad:
● Los conductores de cobre multifilar mejoran el rendimiento de flexión
● Los materiales aislantes elásticos protegen los conductores mientras se mantienen flexibles.
● La resistencia a la tensión mecánica ayuda al cable a sobrevivir a la vibración y el movimiento.
Los cables flexibles se utilizan ampliamente en:
● equipos de fabricación automatizados
● sistemas de control y sensores
● componentes móviles de la máquina
● robótica industrial
Proporcionan conexiones confiables incluso cuando las máquinas funcionan continuamente.
Aunque ambos cables transmiten energía o señales, sus estructuras difieren. Los cables estándar están diseñados principalmente para instalaciones fijas. Los cables de las cadenas de arrastre deben soportar un movimiento mecánico continuo.
Las diferencias estructurales importantes incluyen:
● Diseño de conductores
Los cables de las cadenas de arrastre utilizan hilos ultrafinos. Los cables estándar utilizan menos hilos y más gruesos.
● Estructura de cables interna
Los cables de movimiento incluyen rellenos o separadores. Estos mantienen los conductores equilibrados durante el movimiento.
● Rendimiento de la chaqueta exterior
Los cables de las cadenas de arrastre utilizan materiales que resisten el aceite, la abrasión y el estrés industrial.
Característica | Cable industrial estándar | Cable de cadena de arrastre |
Estructura de conductores | Hebras más grandes | Conductores finos de varios hilos |
Flexibilidad | Flexión limitada | Diseñado para movimientos repetidos |
Estructura interna | diseño sencillo | Estructura equilibrada para el movimiento. |
Durabilidad de la chaqueta | Protección básica | Alta resistencia al aceite y la abrasión |
Las fábricas modernas dependen de un rápido intercambio de datos. Los robots se comunican. Los sensores monitorean las máquinas. Los sistemas de control coordinan las líneas de producción. En estos entornos, los diseños de cables con cadena de arrastre y cables flexibles a menudo integran fibra óptica para admitir una transmisión de datos estable durante el movimiento continuo.
La fibra óptica transmite señales utilizando luz en lugar de electricidad. Este diseño reduce la pérdida de señal y evita interferencias electromagnéticas de motores o variadores. También admite comunicaciones de alta velocidad a largas distancias. Debido a que las máquinas se mueven constantemente, los ingenieros combinan conductores de cobre flexibles y fibras ópticas dentro de la misma estructura de cable.
Los cables industriales híbridos típicos pueden incluir:
● conductores de energía para el funcionamiento de la máquina.
● cables de control para la transmisión de señales
● fibras ópticas para comunicación de alta velocidad
Esta combinación permite que el equipo se mueva libremente mientras mantiene una conectividad confiable.
Los entornos industriales contienen equipos eléctricos pesados. Los motores, accionamientos y dispositivos de conmutación generan fuertes interferencias electromagnéticas. Los cables de comunicación de cobre pueden sufrir perturbaciones en la señal en estas situaciones. La fibra óptica resuelve este desafío porque las señales luminosas permanecen estables incluso cerca de maquinaria potente.
La comunicación por fibra óptica ofrece varias ventajas en los sistemas de cable con cadena de arrastre y cable flexible:
● Fuerte resistencia a las interferencias
No reacciona al ruido electromagnético de las máquinas industriales.
● Alta capacidad de transmisión
Puede transportar grandes volúmenes de datos entre sensores, controladores y sistemas de monitoreo.
● Estabilidad de la señal a larga distancia
Los datos viajan más lejos con una pérdida mínima, lo que los hace adecuados para grandes fábricas. Estas características hacen de la fibra óptica una tecnología esencial para los sistemas de producción automatizados modernos.
Los ingenieros seleccionan diferentes tipos de fibra según la distancia de transmisión y los requisitos de ancho de banda. Tanto las fibras monomodo como las multimodo aparecen en los sistemas de cables industriales.
Los tipos comunes incluyen:
● Fibra OS1
Fibra monomodo diseñada principalmente para comunicaciones industriales en interiores. Admite redes de media distancia y transmisión de señal estable.
● Fibra OS2
Otra fibra monomodo pero optimizada para distancias más largas. Grandes instalaciones e instalaciones exteriores lo utilizan con frecuencia.
● Fibra OM1
Una fibra multimodo con un diámetro de núcleo mayor. Aparece principalmente en sistemas de comunicación de corta distancia más antiguos.
● Fibras OM2–OM5
Estas fibras multimodo proporcionan un mayor ancho de banda y un rendimiento mejorado. Muchas redes de automatización modernas prefieren OM3 u OM4.
Tipo de fibra | Tamaño del núcleo | Uso típico |
OS1 | 9/125 µm | Redes industriales interiores |
OS2 | 9/125 µm | Comunicación de fábrica a larga distancia. |
OM1 | 62,5/125 micras | Sistemas heredados cortos |
OM2-OM5 | 50/125 micras | Redes de automatización de alta velocidad |
Elegir el tipo de fibra correcto mejora la confiabilidad de la comunicación y garantiza la compatibilidad con los sistemas de control industrial.
Al integrar fibra en el cable de cadena de arrastre y el cable flexible, los ingenieros deben elegir entre diseños monomodo y multimodo. Cada opción admite diferentes requisitos de comunicación.
La fibra monomodo utiliza un núcleo pequeño. La luz viaja por un solo camino. Este diseño reduce la dispersión de la señal y permite distancias de transmisión más largas. Funciona bien para grandes instalaciones o líneas de producción distribuidas.
La fibra multimodo tiene un diámetro de núcleo mayor. Múltiples caminos de luz viajan a través de la fibra. Esta estructura permite un acoplamiento de señales más sencillo y funciona bien para distancias de comunicación más cortas dentro de las fábricas.
En cables de movimiento dinámico, los diseñadores también deben considerar:
● tolerancia del radio de curvatura
● capas protectoras de fibra
● resistencia al estrés mecánico
Estos factores garantizan que la fibra óptica siga funcionando de forma fiable mientras el cable se mueve repetidamente.
La tecnología de fibra óptica ayuda a las fábricas modernas a manejar el creciente tráfico de datos. Las líneas de producción ahora generan información a partir de cámaras, sensores y sistemas de monitoreo. La transmisión confiable se vuelve crítica.
La fibra óptica proporciona varias ventajas clave en los sistemas de cables con cadena de arrastre y cables flexibles:
● Capacidad de ancho de banda muy alta para redes de comunicación industriales.
● Baja atenuación de la señal incluso en largas distancias
● Fuerte resistencia a interferencias eléctricas en ambientes hostiles.
Debido a estas características, muchos sistemas de automatización avanzados integran fibra óptica directamente en cables de movimiento flexibles. Este enfoque permite que las máquinas se muevan libremente mientras se mantiene una comunicación de datos rápida y confiable.
El diseño de cables para maquinaria en movimiento requiere una ingeniería cuidadosa. La fibra óptica mejora la transmisión de datos, pero debe sobrevivir al movimiento constante. En los sistemas de cables con cadena de arrastre y cables flexibles, los ingenieros deben equilibrar la flexibilidad, la protección y el rendimiento de la comunicación. Las máquinas se mueven repetidamente. Los cables se doblan miles de veces. Un buen diseño estructural mantiene estables las fibras ópticas mientras el cable se mueve.
Varios factores de diseño afectan el rendimiento en sistemas de cables dinámicos:
● comportamiento de flexión durante el movimiento de la máquina
● estructura de cable interna que soporta protección de fibra
● capas protectoras que previenen daños mecánicos
● resistencia ambiental frente a las condiciones industriales
Cada elemento trabaja en conjunto para mantener una transmisión de señal estable en entornos de movimiento.
El radio de curvatura determina qué tan apretado puede curvarse un cable sin dañar los componentes internos. En los sistemas de cadenas de arrastre, los cables siguen una trayectoria de movimiento fija. Si el radio de curvatura se vuelve demasiado pequeño, la fibra óptica puede sufrir tensión o pérdida de señal.
Los ingenieros diseñan cables para controlar cuidadosamente este movimiento. Los rellenos internos ayudan a distribuir el estrés. Las estructuras conductoras flexibles reducen la fatiga mecánica. Estos métodos de diseño permiten que los cables se muevan suavemente dentro de las cadenas transportadoras.
Las consideraciones clave del diseño de movimiento incluyen:
● Ruta de flexión controlada

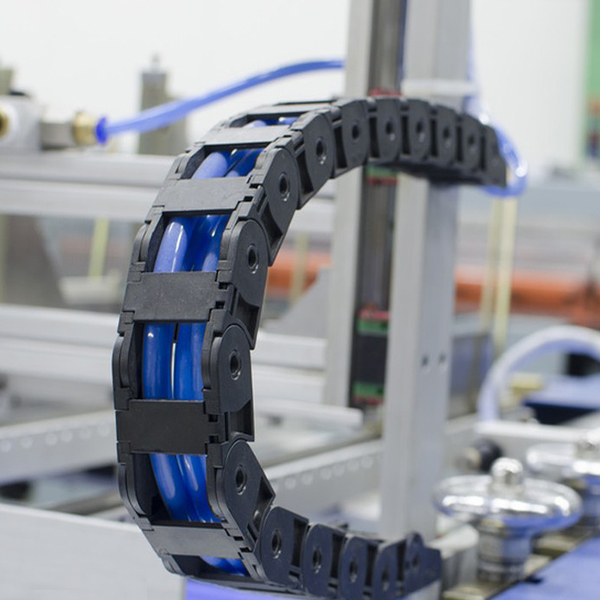

Los portacables guían el movimiento y mantienen la flexión uniforme. Esto evita curvas cerradas durante el funcionamiento.
● Distribución de tensiones dentro del núcleo del cable.
Los separadores internos estabilizan la estructura. Evitan que las fibras rocen los conductores.
● Durabilidad de ciclo largo
Los cables en movimiento deben tolerar millones de ciclos de flexión en equipos de automatización.
Estas características ayudan a que los sistemas de cable de cadena de arrastre y cable flexible mantengan una comunicación confiable mientras las máquinas se mueven continuamente.
La estructura interna de la fibra óptica influye fuertemente en la flexibilidad. En los cables industriales aparecen dos estructuras comunes: diseños de tubo holgado y diseños con amortiguación ajustada.
La construcción de tubo suelto coloca las fibras dentro de un tubo protector. La fibra puede moverse ligeramente dentro del tubo. Esto reduce la tensión cuando el cable se dobla o vibra. Funciona bien en cables de movimiento dinámico.
La construcción con amortiguación ajustada recubre la fibra directamente con material protector. Este diseño mejora el manejo y facilita la terminación durante la instalación. Se utiliza comúnmente en sistemas de cables de interior.
Estructura de fibra | Característica estructural | Aplicación típica |
Tubo suelto | La fibra se mueve dentro del tubo protector. | Cables de movimiento y entornos dinámicos. |
Amortiguado apretado | Fibra herméticamente recubierta con protección. | Instalaciones de cables interiores o compactas. |
En muchos diseños de cables de cadena de arrastre y cables flexibles, las estructuras de tubos holgados proporcionan una mayor flexibilidad durante los movimientos repetidos.
Las fibras ópticas requieren protección porque son más delicadas que los conductores de cobre. Por lo tanto, los cables de movimiento incluyen múltiples capas protectoras para garantizar la confiabilidad a largo plazo.
Las estructuras de refuerzo típicas incluyen:
● Miembros de fuerza
Materiales como el hilo de aramida ayudan al cable a resistir las fuerzas de tracción durante el movimiento de la máquina.
● Rellenos internos
Estos componentes mantienen la forma del cable y evitan la fricción interna entre elementos.
● Chaquetas exteriores duraderas
Las chaquetas protegen el cable de la abrasión, la exposición al aceite y los daños mecánicos.
Estas capas estructurales permiten que las fibras ópticas y los conductores eléctricos coexistan de forma segura en el mismo sistema de Cable de Cadena de Arrastre y Cable Flexible.
Los entornos industriales exponen los cables a condiciones exigentes. Las máquinas generan calor. Los aceites y lubricantes pueden entrar en contacto con la superficie del cable. El movimiento continuo también crea fricción.
Para mantener la durabilidad, los cables de movimiento deben resistir estos desafíos ambientales:
● Variación de temperatura
El aislamiento del cable debe permanecer flexible tanto en condiciones de frío como de calor.
● Exposición al petróleo y a productos químicos
Los fluidos industriales pueden degradar materiales de mala calidad. Las chaquetas resistentes al aceite mejoran la vida útil.
● Abrasión mecánica
El movimiento dentro de las cadenas de arrastre provoca desgaste de la superficie. Los materiales resistentes a la abrasión protegen la estructura del cable.
Las fábricas modernas combinan equipos de movimiento y redes digitales. Las máquinas ya no se mueven solas. También envían datos continuamente. Debido a este cambio, los diseños de cables de cadena de arrastre y cables flexibles a menudo integran fibra óptica. Estos cables híbridos transportan energía eléctrica y señales de alta velocidad al mismo tiempo. También sobreviven a la flexión constante dentro de sistemas dinámicos.
Muchas industrias dependen de estos cables integrados:
● plantas de fabricación automatizadas
● robótica y sistemas de montaje inteligentes
● equipos de manipulación de materiales pesados
● grandes redes de comunicaciones industriales
En cada entorno, los cables deben permanecer flexibles y al mismo tiempo mantener una transmisión de datos estable.
Los sistemas robóticos se mueven constantemente durante las tareas de producción. Los brazos giran. Los ejes se deslizan a lo largo de las pistas. Los sensores se comunican con los controladores en tiempo real. Debido a este movimiento, los cables dentro de los robots deben doblarse miles de veces durante el funcionamiento diario.
Las soluciones híbridas de cable de cadena de arrastre y cable flexible resuelven este desafío. Combinan conductores de cobre y fibras ópticas en una estructura de cable. La energía llega a los motores. Los datos fluyen entre sensores y sistemas de control.
Las tareas típicas de comunicación robótica incluyen:
● transferencia de datos de visión artificial
● señales de monitoreo del sensor
● retroalimentación de control de movimiento del robot
Los beneficios importantes en entornos robóticos incluyen:
● comunicación estable durante el movimiento continuo
● menor desorden de cables en brazos robóticos
● confiabilidad mejorada para líneas de producción automatizadas
Estos cables permiten que los robots se muevan libremente mientras mantienen una comunicación precisa con los sistemas de control.
Las máquinas herramienta CNC requieren una alta precisión y una transmisión de señal estable. Sus sistemas de movimiento operan a lo largo de varios ejes. El sistema de control envía constantemente comandos y recibe información de posición. Un sistema de cable fiable se vuelve esencial.
Los diseños de cable de cadena de arrastre integrado y cable flexible cumplen con estos requisitos. Transportan señales de control y datos de alta velocidad mientras se desplazan por los transportadores de cable.
Los requisitos clave de cables en equipos CNC incluyen:
● flexión suave durante el movimiento del eje
● transmisión de señal estable para sistemas de control
● resistencia a la vibración de la máquina y a la exposición al aceite
La siguiente tabla muestra los requisitos típicos de cables en maquinaria controlada por movimiento.
Solicitud | Función de cables | Requisito clave de desempeño |
maquinas cnc | Transmisión de potencia y señal. | Comunicación estable durante el movimiento del eje. |
brazos robóticos | Energía y datos híbridos | Alta flexibilidad y durabilidad a la flexión |
Líneas de producción automatizadas | Señales de control y seguimiento. | Rendimiento de movimiento confiable |
Las fábricas modernas funcionan como redes conectadas. Los sensores recopilan datos. Las máquinas se comunican a través de redes industriales. Los sistemas de control monitorean la eficiencia de la producción en tiempo real. La integración de fibra óptica respalda estas demandas de comunicación de alta velocidad.
En los sistemas de Cable de Cadena Arrastre y Cable Flexible, la fibra óptica aporta varias ventajas:
● rápida transmisión de datos entre máquinas
● resistencia a las interferencias electromagnéticas de los motores
● comunicación de red estable entre grandes instalaciones de producción
Los sistemas de fabricación inteligentes suelen incluir:
● equipo de inspección automatizado
● sensores industriales de IoT
● plataformas de monitoreo en tiempo real
Los cables de movimiento integrados permiten que estos sistemas funcionen mientras las máquinas continúan moviéndose durante los ciclos de producción.
Los grandes equipos industriales suelen funcionar en entornos hostiles. Las grúas recorren largas distancias. Los sistemas de enrollado extienden y retraen los cables repetidamente. Las máquinas de manipulación de materiales operan en puertos, plantas siderúrgicas e instalaciones logísticas.
Estas máquinas requieren cables capaces de ofrecer durabilidad mecánica y comunicación confiable. Los diseños de cable de cadena de arrastre integrado y cable flexible satisfacen estas necesidades.
Las características importantes en entornos de trabajo pesado incluyen:
● cubiertas exteriores resistentes a la abrasión que protegen la superficie del cable
● materiales de refuerzo de alta resistencia que soportan cables de gran longitud
● transmisión de datos estable para sistemas de monitoreo de equipos
El equipo pesado típico que utiliza cables de movimiento flexibles incluye:
● grúas pórtico en puertos
● sistemas de enrollado de cables en plantas industriales
● equipo automatizado de transporte de materiales
La fibra óptica mejora la comunicación en máquinas en movimiento. Los sistemas integrados de cable de cadena de arrastre y cable flexible admiten energía y datos de alta velocidad. RONA desarrolla cables de movimiento confiables diseñados para brindar durabilidad, flexibilidad y rendimiento estable en entornos industriales exigentes.
R: El cable de cadena de arrastre y el cable flexible transmiten energía y datos en maquinaria en movimiento.
R: Mejora la velocidad de los datos y evita interferencias electromagnéticas.
R: Los conductores flexibles y las cubiertas reforzadas reducen la tensión de flexión.
R: Sí, admiten comunicación confiable en equipos automatizados.
R: Los precios varían según la estructura, el tipo de fibra y los requisitos industriales.
