Los puertos modernos mueven contenedores rápidamente. Cada grúa depende de cables fiables. Sin un cable esparcidor fuerte , los sistemas de elevación pueden fallar.
En este artículo, exploramos cómo funcionan el cable enrollador y el cable esparcidor en sistemas de grúas. Aprenderá cómo la fibra óptica mejora la comunicación, la seguridad y la eficiencia en las operaciones portuarias modernas.

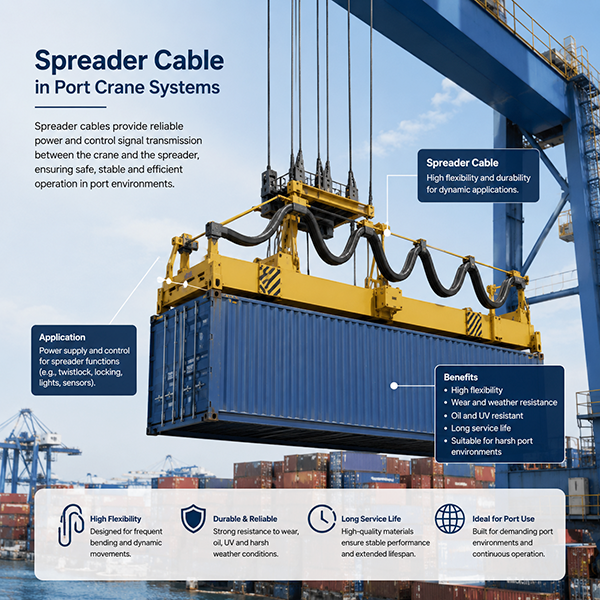

Un cable esparcidor es un cable industrial especializado que se utiliza para conectar el carro de la grúa y el dispositivo esparcidor de contenedores. El esparcidor es la herramienta de elevación que se fija a los contenedores durante la carga y descarga. Requiere señales de control y potencia estables mientras se mueve verticalmente durante las operaciones de la grúa.
En los sistemas de grúas portuarias, el cable esparcidor debe operar bajo movimiento continuo y tensión mecánica. Suministra electricidad a los motores del esparcidor, transmite comandos de control y también puede transportar señales de comunicación cuando se integran elementos de fibra óptica. Debido a que las grúas operan en ambientes exteriores, el cable debe resistir el viento, la humedad y los cambios de temperatura.
Las funciones típicas de un cable esparcidor incluyen:
● Suministro de energía eléctrica a los motores y sistemas de control del esparcidor.
● Transmisión de señales de comando entre la grúa y el esparcidor.
● Soporte para sistemas de monitoreo y equipos de automatización.
● Integración de fibra óptica para comunicación de datos de alta velocidad en puertos inteligentes
En las operaciones de grúa para contenedores, el esparcidor se mueve verticalmente para agarrar y levantar los contenedores. El cable esparcidor se extiende y retrae junto con el esparcidor, adaptándose a la altura cambiante de la operación de elevación. Este movimiento continuo crea una tensión mecánica significativa en el cable.
Para gestionar este movimiento de forma segura, los sistemas de grúa suelen utilizar mecanismos de almacenamiento de cables estructurados. Los dos sistemas más comunes son:
● Sistemas de recogida de cestas
El exceso de cable se almacena en una cesta colectora montada cerca del carro de la grúa. A medida que el esparcidor desciende, los bucles de cable se liberan gradualmente. Al levantar, los bucles regresan a la canasta. Este método reduce la tensión mecánica y protege el cable de los daños causados por el viento.
● Sistemas de bobinado de tambores
En este diseño, el cable se enrolla alrededor de un tambor que gira a medida que se mueve el esparcidor. El tambor ajusta automáticamente la longitud del cable, asegurando un enrollado suave y evitando que se tuerza.
Debido a que las grúas portuarias operan continuamente en entornos costeros hostiles, un cable esparcidor debe cumplir estrictos requisitos de rendimiento mecánico y eléctrico. Estos requisitos garantizan operaciones de elevación seguras y una larga vida útil.
Las características de diseño importantes incluyen:
● Alta resistencia a la tracción para soportar cargas de suspensión vertical durante el levantamiento.
● Excelente flexibilidad para soportar flexiones y movimientos repetidos
● Resistencia a la abrasión para soportar la fricción y el desgaste mecánico.
● Resistencia a la intemperie contra la radiación UV, la humedad y el aire salado.
● Aislamiento eléctrico estable para una transmisión de energía segura
Requisito de desempeño | Propósito en los sistemas de grúas | Beneficio operativo |
Alta resistencia a la tracción | Soporta suspensión vertical larga | Evita que el cable se estire durante el levantamiento. |
Alta flexibilidad | Permite ciclos de movimiento repetidos. | Extiende la vida útil en sistemas dinámicos. |
Resistencia a la intemperie y a los rayos UV | Protege contra las condiciones exteriores. | Mantiene la durabilidad en los puertos costeros. |
Aislamiento eléctrico estable | Garantiza una transmisión de energía segura | Evita interrupciones de señal y fallos. |

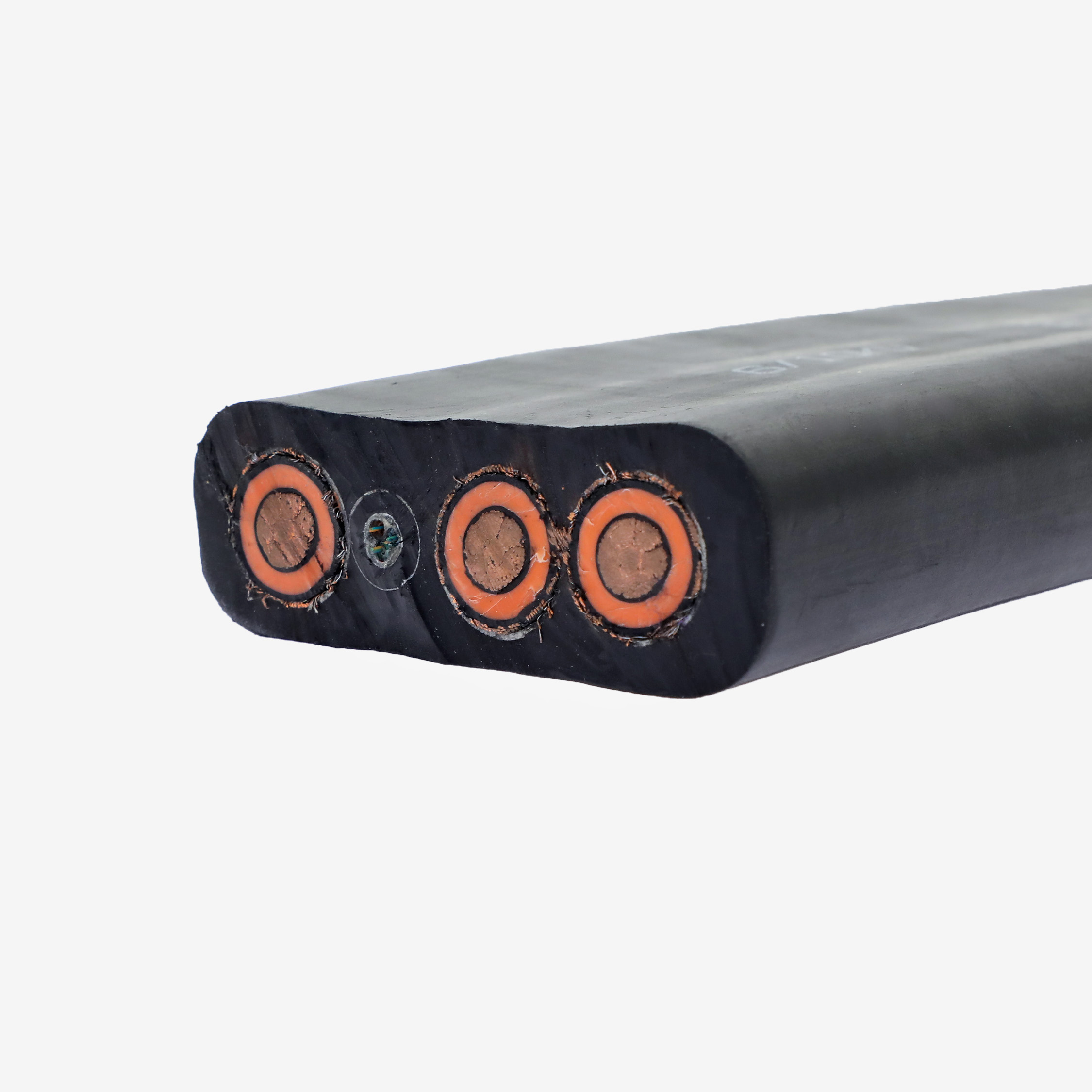

Un cable enrollador es un cable industrial flexible diseñado para sistemas en los que el cable se enrolla y desenrolla repetidamente en un tambor. En operaciones de grúas portuarias, suministra energía y señales de control a equipos en movimiento como carros, sistemas de pórtico y maquinaria móvil. El cable debe permanecer estable durante el movimiento continuo y la tensión mecánica elevada.
Un cable esparcidor, sin embargo, sigue principalmente el movimiento vertical del esparcidor del contenedor. A menudo opera en sistemas de recolección de cestas o configuraciones de elevación vertical. En cambio, los cables enrolladores funcionan en sistemas de movimiento de largo recorrido donde el tambor del cable controla automáticamente la longitud del cable.
Las diferencias funcionales clave entre los dos tipos de cable incluyen:
● Patrón de movimiento
Los cables enrolladores admiten viajes horizontales y movimientos de larga distancia. Los cables esparcidores soportan principalmente los sistemas de elevación vertical utilizados para la manipulación de contenedores.
● Método de gestión de cables
Los cables enrolladores se almacenan en un tambor giratorio. Los cables esparcidores normalmente se recogen en cestas o sistemas de almacenamiento alimentados por gravedad.
● Uso típico del equipo
Los cables enrollados impulsan estructuras de grúas en movimiento. Los cables esparcidores se conectan directamente al dispositivo esparcidor.
Los fabricantes de cables industriales flexibles, como RONA Cable, desarrollan cables de movimiento diseñados para grúas, terminales automatizadas y otros equipos pesados donde la durabilidad y la flexibilidad son fundamentales.
En un sistema de enrollado de grúa, el tambor de cable ajusta automáticamente la longitud del cable a medida que la grúa se mueve. Cuando el carro de la grúa avanza, el tambor desenrolla el cable. Cuando regresa, el tambor rebobina el cable nuevamente. Este mecanismo mantiene una conexión eléctrica continua entre los equipos en movimiento y la fuente de alimentación fija.
Durante el funcionamiento, el cable experimenta varias fuerzas mecánicas. Los ingenieros deben diseñar el cable para soportar estas condiciones de forma segura.
Las tensiones operativas importantes incluyen:
● Fuerzas de tensión creadas por el peso del cable y la distancia recorrida. Estas fuerzas aumentan a medida que las grúas operan en tramos largos.
● Esfuerzo de torsión producido durante ciclos de bobinado repetidos. La alineación adecuada del tambor ayuda a prevenir daños por torsión.
● Abrasión y exposición ambiental causada por fricción, polvo, aceite, radiación UV y humedad comunes en los ambientes portuarios.
Dado que las terminales de contenedores suelen funcionar de forma continua, es esencial un movimiento fiable de los cables. Los cables de bobinado de alta calidad ayudan a mantener un funcionamiento fluido de la grúa y reducir el tiempo de inactividad por mantenimiento.

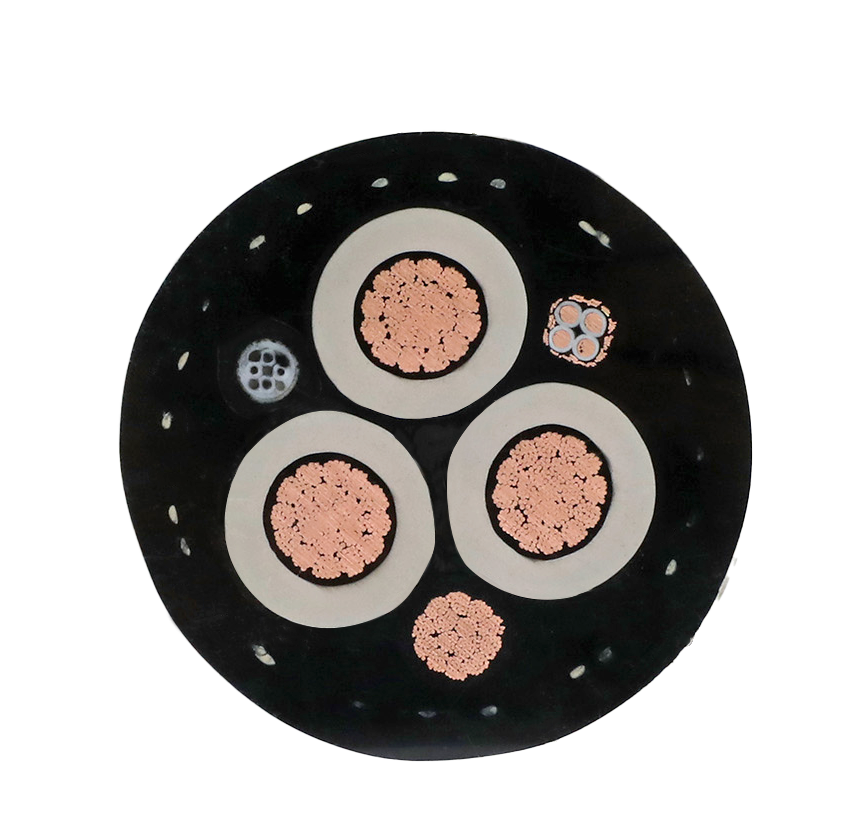

Un cable enrollable de alto rendimiento utiliza múltiples capas estructurales para equilibrar la flexibilidad y la durabilidad. Cada capa desempeña un papel en el mantenimiento del rendimiento eléctrico y al mismo tiempo protege el cable de la tensión mecánica.
Los elementos estructurales típicos incluyen:
● Conductores de cobre flexibles
Estos conductores garantizan una transmisión de energía eficiente y al mismo tiempo permiten que el cable se doble repetidamente sin dañarlo.
● Capas de aislamiento y blindaje.
El aislamiento protege los conductores y evita interferencias eléctricas entre núcleos.
● Componentes de refuerzo a tracción
Las fibras de aramida o textiles fortalecen el cable y lo ayudan a soportar altas cargas de tracción.
● Funda exterior resistente a la abrasión
Materiales como PUR o compuestos de caucho protegen el cable de aceites, productos químicos y condiciones exteriores adversas.
Elemento estructural | Función en el enrollado de cable |
Conductores de cobre flexibles | Mantener la conductividad eléctrica durante el movimiento continuo. |
Capas de aislamiento | Proteger los conductores internos y garantizar la seguridad eléctrica. |
Fibras de refuerzo | Mejora la resistencia a la tracción y previene el estiramiento. |
Funda protectora exterior | Resiste la abrasión, los productos químicos y el daño ambiental. |
Las terminales de contenedores modernas dependen en gran medida de datos en tiempo real. Las grúas se mueven rápidamente. El equipo se comunica constantemente. Debido a esto, muchos sistemas de cable esparcidor y cable enrollador ahora incluyen cable de fibra óptica dentro de su estructura.
Los conductores de cobre tradicionales manejan señales de control y energía eléctrica. Las fibras ópticas manejan la transmisión de datos de alta velocidad. Cuando estas dos tecnologías trabajan juntas, los sistemas de grúas se vuelven más receptivos y más fáciles de monitorear.
En las terminales automatizadas, la comunicación por fibra ayuda a las grúas a coordinar el movimiento, transmitir datos de sensores y conectarse a los sistemas operativos de la terminal. Esto mejora el control del equipo al tiempo que reduce la interferencia de señal común en entornos industriales pesados.
Las razones típicas por las que se utiliza fibra óptica en sistemas de cables para grúas incluyen:
● Alta velocidad de transmisión de datos
La fibra permite que grandes volúmenes de datos operativos se muevan rápidamente entre grúas y centros de control. Esto favorece el posicionamiento y la supervisión automatizados de la grúa.
● Fuerte resistencia a las interferencias electromagnéticas.
Los entornos portuarios contienen motores, convertidores y equipos eléctricos de alta potencia. Las señales de fibra permanecen estables incluso cuando hay ruido eléctrico.
● Larga distancia de comunicación
Las grandes terminales de contenedores pueden abarcar cientos de metros. La fibra óptica transmite datos de manera confiable a través de largas distancias sin degradación de la señal.
Debido a estas ventajas, muchos sistemas modernos de cables para grúas integran la comunicación por fibra en los diseños de cables esparcidores, especialmente en puertos automatizados.
Los cables para grúas industriales suelen utilizar fibra monomodo o fibra multimodo, según la distancia de comunicación y los requisitos de velocidad de la red. Estos tipos de fibra se eligen cuidadosamente para que coincidan con el entorno operativo de los equipos portuarios.
Las fibras monomodo se utilizan ampliamente en grandes terminales portuarias donde los datos deben viajar largas distancias entre las grúas y los sistemas de control central. Las fibras multimodo se utilizan a menudo para enlaces de comunicación más cortos dentro de sistemas de equipos.
| Tipo de fibra | Modelo típico | Característica clave | Uso típico en sistemas de grúas |
| Fibra monomodo | G.652D | Fibra de telecomunicaciones estándar para transmisión de larga distancia | Redes de comunicaciones portuarias |
| G.657A1 | Fibra resistente a la flexión | Enrutamiento de cables industriales flexible | |
| G.657A2 | Mayor tolerancia a la curvatura | Estructuras de cables compactas | |
| Fibra multimodo | OM3 | Fibra optimizada por láser de alto ancho de banda | Redes de automatización |
| OM4 | Transmisión de corto alcance de mayor velocidad | Sistemas de datos de terminales inteligentes | |
| 6LWL (6 núcleos 62,5/125 μm) | Fibra multimodo multinúcleo comúnmente utilizada en cables de carrete | Cables para tambores de grúas y maquinaria portuaria | |
| 12LWL (12 núcleos 62,5/125 μm) | Mayor número de fibras para sistemas de control complejos | Cables para carretes de grúas portuarias y automatización industrial |
Estas fibras ópticas están integradas dentro de cables industriales para que permanezcan protegidos del estrés mecánico y la exposición ambiental.
Un cable híbrido combina varias funciones de transmisión en una sola estructura. Dentro de una cubierta de cable, los ingenieros colocan conductores de energía, núcleos de control y elementos de fibra óptica. Este diseño reduce la complejidad de la instalación y simplifica la gestión de cables de la grúa.
Una estructura de cable de grúa híbrida típica puede contener:
● Conductores de cobre flexibles para suministro de energía eléctrica.
● Núcleos de control utilizados para sistemas de retroalimentación y transmisión de señales.
● Unidades de fibra óptica para comunicación de datos de alta velocidad.
● Elementos de refuerzo como hilo de aramida para resistencia a la tracción.
● Una funda exterior duradera resistente a la abrasión y a la intemperie.
En los sistemas de grúas para contenedores, los cables híbridos ayudan a reducir la cantidad de líneas de cables separadas necesarias. En lugar de instalar diferentes cables para alimentación y comunicación, los ingenieros pueden instalar un único sistema de cable integrado.
Los puertos inteligentes dependen de la automatización y el monitoreo digital. La integración de fibra óptica en los sistemas de cable esparcidor y cable enrollador permite que las grúas se comuniquen continuamente con los sistemas de control.
Esta integración mejora varios aspectos operativos del manejo de contenedores.
Las ventajas operativas clave incluyen:
● Monitoreo de equipos en tiempo real
Los sensores instalados en las grúas transmiten datos operativos a través de redes de fibra. Los operadores pueden detectar fallas tempranamente y mejorar la planificación del mantenimiento.
● Capacidad de automatización mejorada
Las grúas RTG y RMG automatizadas dependen de una comunicación rápida entre las máquinas y el software de control. La comunicación por fibra respalda el posicionamiento preciso y la manipulación de contenedores.
● Mayor seguridad operativa
Las redes de fibra ayudan a transmitir señales de cámaras, sensores y sistemas de seguridad instalados en grúas.
● Mejor eficiencia del terminal
Una comunicación más rápida reduce los retrasos entre los comandos de control y la respuesta del equipo. Como resultado, el rendimiento de los contenedores mejora.
A medida que los puertos globales continúan adoptando tecnologías automatizadas, los cables híbridos que combinan conductores de energía y comunicación por fibra óptica se están convirtiendo en un componente clave de los sistemas avanzados de grúas.
La selección del cable esparcidor adecuado comienza con el rendimiento mecánico. Las grúas portuarias funcionan constantemente. El esparcidor sube y baja todo el día. El cable debe seguir este movimiento mientras soporta su propio peso y carga eléctrica.
Los ingenieros suelen centrarse en tres factores fundamentales: resistencia a la tracción, capacidad de flexión y resistencia a la torsión. Si alguna de estas propiedades es insuficiente, la fatiga del cable puede ocurrir rápidamente. En los sistemas de elevación vertical, la tensión de tracción se vuelve especialmente crítica porque el cable puede colgar libremente a lo largo de largas distancias.
Las consideraciones mecánicas importantes incluyen:
● Alta capacidad de tracción
El cable debe soportar su propio peso y el peso de los conductores internos. En grúas altas, la longitud de la suspensión puede ser considerable. Las estructuras de refuerzo previenen el estiramiento y el daño estructural.
● Radio de curvatura controlado
El cable se dobla repetidamente a medida que se mueve el esparcidor. Una estructura flexible ayuda a prevenir la fatiga del conductor interno. Los radios de curvatura más pequeños también mejoran el guiado de los cables dentro de los sistemas de grúa.
● Resistencia a la torsión
El movimiento y el viento pueden provocar que el cable se tuerza. Los diseños estructurales especiales ayudan a estabilizar el cable y reducir la tensión de torsión durante la operación.
Factor Mecánico | Propósito de ingeniería | Beneficio en la operación de grúas |
Resistencia a la tracción | Soporta suspensión vertical larga | Previene daños estructurales en los cables |
Radio de curvatura | Permite el movimiento repetido del cable. | Reduce la fatiga del conductor |
Resistencia a la torsión | Limita la torsión del cable | Mejora la estabilidad del cable |
Las grúas portuarias operan al aire libre. El aire salado, la luz solar, la humedad y los contaminantes industriales pueden afectar el rendimiento del cable. Un cable esparcidor confiable debe mantener la estabilidad eléctrica incluso bajo exposición ambiental adversa.
Por lo tanto, la resistencia ambiental es una parte esencial del diseño de cables. Los ingenieros suelen evaluar varias propiedades de protección antes de seleccionar un cable para sistemas de grúa.
Los requisitos ambientales clave incluyen:
● resistencia a los rayos UV
La luz solar directa puede degradar algunos plásticos. Las chaquetas resistentes a los rayos UV ayudan a mantener una larga vida útil en entornos portuarios abiertos.
● Protección contra la humedad y la humedad.
Los puertos costeros experimentan alta humedad y exposición a la sal. Las fundas protectoras evitan la penetración de humedad en la estructura del cable.
● Resistencia al aceite y a productos químicos
Los equipos de grúa pueden operar cerca de lubricantes, combustibles o fluidos hidráulicos. Los materiales resistentes evitan daños en el aislamiento.
● Amplia tolerancia a la temperatura
Las operaciones portuarias pueden enfrentar tanto veranos calurosos como inviernos fríos. Los cables deben mantener flexibilidad en un amplio rango de temperaturas.
En muchos sistemas de grúa, la longitud del cable no utilizada se almacena en cestas o mecanismos de tambor durante el movimiento vertical. Estos sistemas ayudan a proteger el cable de la exposición ambiental directa mientras mantienen la seguridad operativa.
La selección de materiales juega un papel importante en la confiabilidad del cable. Un cable esparcidor bien diseñado utiliza múltiples capas protectoras para equilibrar la flexibilidad, la fuerza y la resistencia ambiental.
Los ingenieros suelen combinar varios materiales especializados para lograr este rendimiento.
Las tecnologías de materiales de cables comunes incluyen:
● Chaquetas exteriores de PUR
Las fundas de poliuretano proporcionan una fuerte resistencia a la abrasión. También resisten aceites, productos químicos y desgaste mecánico comunes en entornos industriales.
● Aislamiento de caucho o elastómero
Estos materiales mantienen la flexibilidad incluso durante ciclos de flexión frecuentes. También ofrecen fuertes propiedades de aislamiento eléctrico.
● Elementos de refuerzo de aramida
Las fibras de aramida aumentan la resistencia a la tracción sin añadir peso excesivo. Ayudan al cable a soportar largas distancias de suspensión en sistemas de elevación con grúa.
Los componentes estructurales adicionales pueden incluir capas textiles de alivio de tensión o fundas interiores protectoras. Estas estructuras estabilizan los conductores internos y evitan daños mecánicos durante la operación.
Fabricantes como RONA Cable se centran en la ingeniería de materiales avanzada al diseñar cables industriales flexibles. Sus soluciones de cables de movimiento integran estructuras reforzadas, cubiertas exteriores duraderas y estrictos controles de fabricación para soportar aplicaciones exigentes de automatización portuaria y de grúas.
Los sistemas de enrollado y esparcidor de cables admiten un movimiento estable de la grúa y un flujo de datos. La integración de fibra mejora el control y la monitorización. RONA diseña cables industriales flexibles diseñados para ofrecer resistencia, durabilidad y rendimiento confiable en operaciones exigentes de grúas portuarias.
R: Un cable esparcidor suministra energía y señales de control al esparcidor de la grúa durante las operaciones de elevación de contenedores.
R: Un cable esparcidor se extiende y retrae a medida que el esparcidor se mueve verticalmente, manteniendo una transmisión continua de energía y señal.
R: Las fibras ópticas permiten que los sistemas de cable esparcidor transmitan datos de alta velocidad para monitoreo y automatización.
R: El cable enrollador impulsa las piezas móviles de la grúa horizontalmente, mientras que el cable esparcidor soporta principalmente el movimiento vertical del esparcidor.
R: La durabilidad depende de la resistencia a la tracción, la resistencia a la intemperie, la flexibilidad a la flexión y la estructura del cable reforzada.
