¿Busca un cable confiable que destaque por su flexibilidad y durabilidad? El cable H07V-K es una de esas soluciones. Ampliamente utilizado en aplicaciones de baja tensión, este cable destaca por su rendimiento y versatilidad. En este artículo, exploraremos qué es el cable H07V-K, sus características clave y por qué es la opción preferida en diversas instalaciones eléctricas.

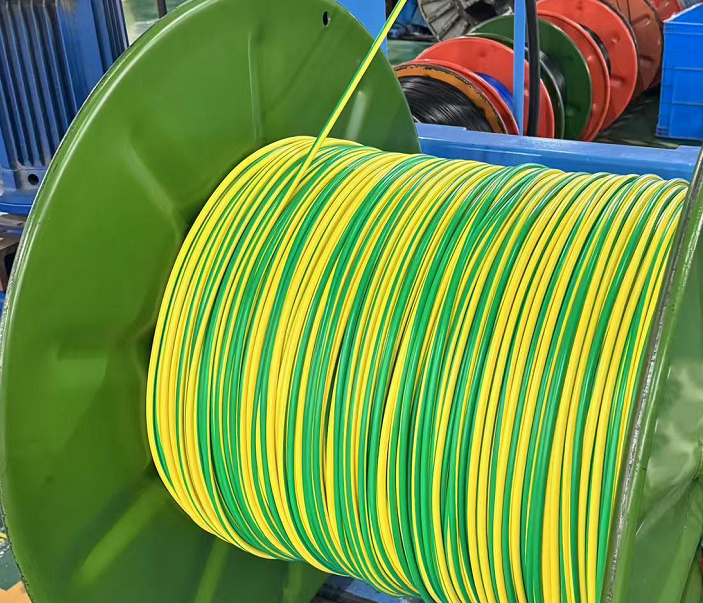

El cable H07V-K es un cable eléctrico unipolar flexible diseñado y armonizado según las normas europeas, concretamente IEC 60227 y EN 50525-2-31 . Estos estándares garantizan que el cable funcione de manera confiable en diversas instalaciones eléctricas y al mismo tiempo brinde seguridad y durabilidad. El nombre 'H07V-K' se refiere a varias características importantes:
H : El cable cumple con las normas europeas armonizadas.
07: Está clasificado para un voltaje de 450/750 V, que es común para sistemas eléctricos de bajo voltaje.
V : El cable presenta PVC (cloruro de polivinilo) como material aislante, brindando protección y durabilidad.
K : Indica el uso de un conductor de cobre flexible de múltiples hilos (Clase 5), que mejora la capacidad del cable para doblarse y adaptarse a diferentes escenarios de instalación.

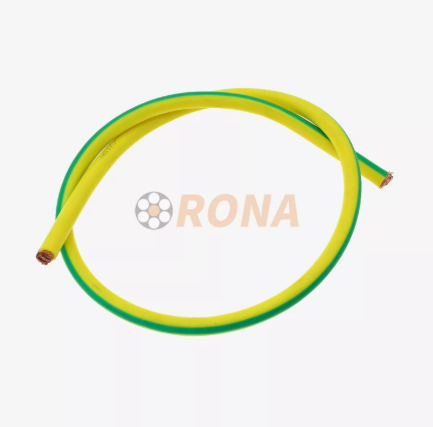

El cable H07V-K está construido con conductores de cobre de hilo fino , lo que contribuye a su flexibilidad y capacidad para manejar instalaciones dinámicas, como cableado de maquinaria o instalaciones donde los cables deben moverse o ajustarse con frecuencia. El aislamiento de PVC ofrece una excelente protección contra factores ambientales, incluida la humedad, el calor y los daños mecánicos, lo que garantiza una vida útil más larga y un funcionamiento más seguro. El aislamiento también está diseñado para cumplir con las normas de seguridad contra incendios, contribuyendo a la seguridad general del sistema eléctrico.
| Especificación | Valor |
|---|---|
| Tensión nominal | 450/750V |
| Rango de temperatura | -15°C a +70°C |
| Voltaje máximo de prueba | 2500V |
| Radio de curvatura mínimo | 4x diámetro |
| Resistencia del conductor (2,5 mm²) | ≤ 7,41 Ω/km |
| Resistencia de aislamiento | ≥ 0,010 MΩ-km (a 20°C) |
| Retardante de llama | IEC 60332-1 (vertical simple) |
El cable H07V-K está clasificado para un voltaje de 450/750 V , que es adecuado para la mayoría de las instalaciones eléctricas residenciales, comerciales e industriales. Esta clasificación de voltaje garantiza que el cable pueda transportar corrientes eléctricas de forma segura sin riesgo de rotura del aislamiento. Además, el cable H07V-K tiene un amplio rango de temperatura de funcionamiento, de -15 °C a +70 °C , lo que lo convierte en una opción confiable para usar en diversos climas y condiciones ambientales. Esta tolerancia a la temperatura garantiza que el cable siga funcionando correctamente incluso en condiciones de calor o frío extremos.
Los cables H07V-K ofrecen un rendimiento eléctrico excepcional. Los conductores de cobre de hilo fino proporcionan una conductividad excelente, lo que garantiza una pérdida de energía mínima en largas distancias. La del cable resistencia de aislamiento y las capacidades de voltaje de prueba también son impresionantes, ya que el cable puede soportar hasta 2500 V durante las pruebas. Este alto nivel de resistencia de aislamiento lo convierte en una opción segura y confiable para entornos donde las interferencias eléctricas y la exposición a altos voltajes son posibles preocupaciones.
Una de las ventajas clave del H07V-K es su flexibilidad mecánica . El diseño del conductor de cobre de hilo fino permite que el cable se doble fácilmente, lo que lo hace ideal para usar en espacios reducidos y rutas de cableado complejas. El del cable radio de curvatura mínimo es 4 veces el diámetro del cable, lo que permite una instalación suave y segura, incluso en áreas con espacio limitado. Esta flexibilidad hace que el H07V-K sea ideal para aplicaciones que requieren movimientos frecuentes o cambios en la ruta del cable, como en maquinaria, transportadores y equipos donde el movimiento es común.
Una de las características destacadas del cable H07V-K es su flexibilidad superior , que simplifica significativamente el proceso de instalación. Los conductores de cobre de hilo fino permiten doblarse fácilmente, lo que facilita el paso del cable a través de espacios estrechos o alrededor de esquinas. Esta característica reduce el tiempo de instalación y hace que el cable sea la opción perfecta para proyectos con espacio limitado o diseños complejos, como paneles de control interiores, maquinaria o instalaciones de cableado residencial.
El cable H07V-K cuenta con una funda de PVC , que proporciona protección adicional a los conductores de cobre del interior. El material de PVC es resistente al aceite , , retardante de llama y resistente a la corrosión , lo que lo hace adecuado para su uso en entornos industriales donde estos riesgos son frecuentes. La funda también proporciona un nivel de resistencia a los rayos UV , lo que permite utilizar el cable en exteriores o en zonas con exposición a la luz solar sin degradarse con el tiempo. Estas características garantizan que el cable mantenga su integridad y siga funcionando de manera confiable en entornos desafiantes.
Los cables H07V-K se fabrican con materiales que cumplen con las normas RoHS (Restricción de sustancias peligrosas) y CE . Esto garantiza que el cable no contenga sustancias nocivas como plomo, mercurio o cadmio, lo cual es una consideración esencial en el mundo actual, consciente del medio ambiente. Estas certificaciones convierten a los cables H07V-K en una opción segura para instalaciones donde la sostenibilidad medioambiental es una prioridad.
El aislamiento de PVC del cable H07V-K no sólo es resistente a aceites, ácidos y álcalis sino también a ambientes húmedos , lo que lo hace adecuado tanto para aplicaciones interiores como exteriores. Esta característica aumenta la versatilidad del cable, permitiéndole funcionar bien tanto en condiciones secas como húmedas, lo que es particularmente útil para industrias que implican exposición a productos químicos agresivos o condiciones húmedas.
Los cables H07V-K se utilizan ampliamente para cableado en paneles de control , , tableros de distribución y sistemas de distribución . Su flexibilidad los hace ideales para áreas donde se requieren cambios o ajustes frecuentes, como en sistemas automatizados o maquinaria industrial. La durabilidad del cable también lo convierte en una excelente opción para instalaciones a largo plazo, lo que garantiza que el sistema permanezca operativo durante muchos años. Se puede utilizar en distribución de energía y cableado interno para equipos eléctricos, ofreciendo seguridad y confiabilidad.
Los cables H07V-K se emplean comúnmente en circuitos de iluminación y aparatos eléctricos . Su capacidad para manejar cargas eléctricas bajas y moderadas, junto con su flexibilidad, los convierte en una excelente opción para instalaciones donde la facilidad de manejo y enrutamiento es esencial. Ya sea en entornos residenciales, comerciales o industriales, estos cables se pueden utilizar en instalaciones tanto temporales como permanentes, proporcionando un rendimiento duradero.
Gracias a su flexibilidad, el cable H07V-K es perfecto para instalaciones dinámicas donde hay movimiento mecánico o vibración. Esto incluye maquinaria, sistemas de transporte y transportadores. Además, el cable se puede utilizar tanto para instalaciones interiores en espacios reducidos como para entornos donde el equipo sufre movimiento, ofreciendo un rendimiento óptimo incluso en condiciones difíciles.
| Característica | H07V-K | H05V-K | H07V-U |
|---|---|---|---|
| Clasificación de voltaje | 450/750V | 300/500V | 450/750V |
| Tipo de conductor | Cobre flexible multifilar | Cobre flexible monofilar | Cobre macizo monofilar |
| Flexibilidad | Excelente | Moderado | Bajo |
| Tipo de aplicación | industriales, residenciales | Trabajo liviano | Instalaciones fijas |
| Adecuado para el movimiento | Sí | No | No |
| Radio de curvatura | 4x diámetro | Más grande que H07V-K | Más grande que H07V-K |
Tanto el cable H07V-K como el H05V-K son cables flexibles, pero difieren principalmente en sus clasificaciones de voltaje y flexibilidad . El H07V-K tiene una tensión nominal más alta (450/750 V), lo que lo hace adecuado para aplicaciones industriales, mientras que el H05V-K tiene una tensión nominal más baja (300/500 V) y se utiliza principalmente para aplicaciones de uso liviano. Además, H07V-K proporciona una mayor flexibilidad, lo que lo hace ideal para instalaciones que requieren ajustes frecuentes o flexiones pronunciadas.
El cable H07V-U utiliza un conductor de cobre sólido, lo que lo hace menos flexible y más rígido en comparación con el H07V-K. Si bien el H07V-U es más adecuado para instalaciones fijas, el conductor multifilar del cable H07V-K permite una mayor flexibilidad y un manejo más sencillo en aplicaciones donde se requiere movimiento o flexión, como en maquinaria o sistemas automatizados. El H07V-K es una mejor opción para instalaciones dinámicas, mientras que el H07V-U es más adecuado para cableado fijo estático.
Seleccionar el cable H07V-K adecuado para su instalación es fundamental para garantizar la seguridad, el rendimiento y la confiabilidad. Se deben considerar varios factores para tomar la mejor decisión para su aplicación específica:
Entorno de aplicación : El entorno en el que se instalará el cable juega un papel importante a la hora de seleccionar el tipo de cable correcto. Si el cable se va a instalar en un ambiente exterior o húmedo, debe tener un nivel adicional de protección contra la humedad. Los cables H07V-K se pueden utilizar en lugares secos y húmedos, pero no deben exponerse directamente al agua a menos que estén protegidos en un conducto. Para instalaciones interiores, donde las condiciones están controladas, la flexibilidad y el aislamiento del cable son suficientes para la mayoría de las aplicaciones. Asegúrese siempre de que el nivel de protección del cable se alinee con sus condiciones ambientales.
Requisitos de temperatura : cada sistema eléctrico tiene requisitos de temperatura específicos. El cable H07V-K funciona dentro de un rango de temperatura de 15 °C a +70 °C , lo que lo hace adecuado para una amplia variedad de aplicaciones. Sin embargo, si el cable se va a someter a temperaturas extremas fuera de este rango, como en un entorno industrial de alta temperatura, es posible que sean necesarias consideraciones adicionales. Elija un cable con aislamiento que pueda soportar tales condiciones para garantizar la longevidad y seguridad del cableado.
Capacidad actual : la capacidad actual del cable se refiere a la cantidad de corriente eléctrica que el cable puede transportar de forma segura sin sobrecalentarse. Esto está determinado por la sección transversal del conductor , que influye directamente en la capacidad de carga de corriente del cable. Para un rendimiento adecuado, asegúrese de que el cable que seleccione sea capaz de soportar la carga máxima que requiere su sistema. Elegir un cable con una capacidad de corriente mayor a la necesaria puede agregar costos y tamaños innecesarios a la instalación, mientras que un tamaño insuficiente del cable puede provocar sobrecalentamiento y fallas.
La sección transversal del conductor juega un papel esencial para garantizar que el cable H07V-K pueda soportar la carga eléctrica sin riesgo. Los cables H07V-K están disponibles en tamaños que van desde 0,5 mm² hasta 35 mm² , cada uno adecuado para diferentes capacidades de corriente. La elección del tamaño del conductor debe basarse en dos factores principales: la carga actual y el espacio disponible para la instalación.
Carga actual : al calcular el tamaño del conductor requerido, es importante hacer coincidir el área de la sección transversal del cable con la cantidad de corriente eléctrica que fluirá a través de él. Por ejemplo, es posible que los electrodomésticos pequeños o las lámparas solo requieran un cable de 0,5 mm² o 1,5 mm² , mientras que la maquinaria más pesada o las instalaciones de alta potencia pueden requerir secciones transversales más grandes, como 10 mm² o incluso 35 mm² . Cuanto mayor sea el área de la sección transversal, mayor será la corriente que el cable puede transportar con seguridad.
Consideraciones de espacio : el espacio disponible para la instalación es otro factor a tener en cuenta. En espacios reducidos o confinados, un conductor más grande puede ser más difícil de instalar y es posible que no quepa en los conductos o cajas de conexiones. Para espacios reducidos, puede resultar beneficioso elegir una sección transversal más pequeña, pero esto no debe comprometer la capacidad del cable para transportar la corriente requerida.
Elegir el tamaño correcto del conductor es crucial para evitar el sobrecalentamiento, la pérdida de energía y fallas del sistema. Consulte siempre las normas eléctricas o consulte con un experto para asegurarse de que el cable sea apropiado para las necesidades de su sistema.
La codificación de colores es una característica importante de los cables H07V-K, ya que proporciona una manera fácil de identificar los diferentes conductores y sus funciones durante la instalación y el mantenimiento. La codificación de colores ayuda a garantizar que las conexiones del cableado se realicen de forma segura y correcta, lo que reduce el riesgo de errores y cortocircuitos.
Códigos de colores estándar : los cables H07V-K suelen utilizar los siguientes códigos de colores para el aislamiento:
Marrón para conductores activos (fase)
Azul para conductores neutros.
Verde/Amarillo para conductores de tierra
Estos códigos de colores están estandarizados para garantizar la coherencia en todas las instalaciones, lo que ayuda a los electricistas y técnicos a identificar rápidamente los cables. Es importante seguir estos códigos de colores con precisión para evitar confusiones y mantener la seguridad.
Pautas de instalación : Al instalar cables H07V-K, es esencial seguir las pautas correctas para garantizar su rendimiento a largo plazo. Por ejemplo, los cables nunca deben doblarse excesivamente durante la instalación, ya que esto puede dañar los conductores y el aislamiento. Asegúrese de que el cable esté instalado con el radio de curvatura mínimo adecuado (4 veces el diámetro del cable) para evitar problemas eléctricos. Además, los cables deben estar fijados de forma segura en su lugar para evitar movimientos que puedan dañar el cable con el tiempo.
Al seguir estas pautas de instalación y codificación de colores, el proceso de instalación se vuelve más organizado, eficiente y seguro, lo que garantiza un sistema eléctrico confiable.
En resumen, los cables H07V-K ofrecen excelente flexibilidad, durabilidad y rendimiento eléctrico, lo que los hace ideales para una amplia gama de aplicaciones eléctricas. Su cumplimiento de las normas ambientales y de seguridad internacionales garantiza que sean confiables y seguros en entornos industriales, comerciales y residenciales. Al seleccionar un cable H07V-K, es importante considerar factores como los requisitos de voltaje, la flexibilidad y la resistencia ambiental para garantizar la mejor opción para sus necesidades. Para cables de alta calidad, RONA ofrece productos excepcionales que combinan durabilidad y rendimiento para satisfacer diversos requisitos de instalación.
R: El cable H07V-K es un cable eléctrico flexible de un solo núcleo diseñado para cumplir con los estándares internacionales, comúnmente utilizado en aplicaciones de bajo voltaje. Cuenta con conductores de cobre de hilo fino y aislamiento de PVC, lo que ofrece una excelente flexibilidad y durabilidad.
R: Las principales ventajas del cable H07V-K incluyen su flexibilidad superior, alta durabilidad y excelente rendimiento eléctrico. Es ideal para instalaciones industriales, residenciales y comerciales donde la confiabilidad es esencial.
R: Al elegir el cable H07V-K, considere factores como los requisitos de voltaje, la sección transversal del conductor según la carga actual y el entorno de instalación (seco, húmedo o exterior).
R: El cable H07V-K cuenta con conductores de cobre de múltiples hilos, que brindan mayor flexibilidad en comparación con los cables de cobre sólido, lo que lo hace ideal para aplicaciones que requieren flexiones o movimientos frecuentes.
R: Si bien el cable H07V-K es resistente a los rayos UV, está diseñado principalmente para uso en interiores. Para aplicaciones en exteriores, asegúrese de que esté adecuadamente protegido en conductos para evitar la exposición a la luz solar directa y al clima extremo.
